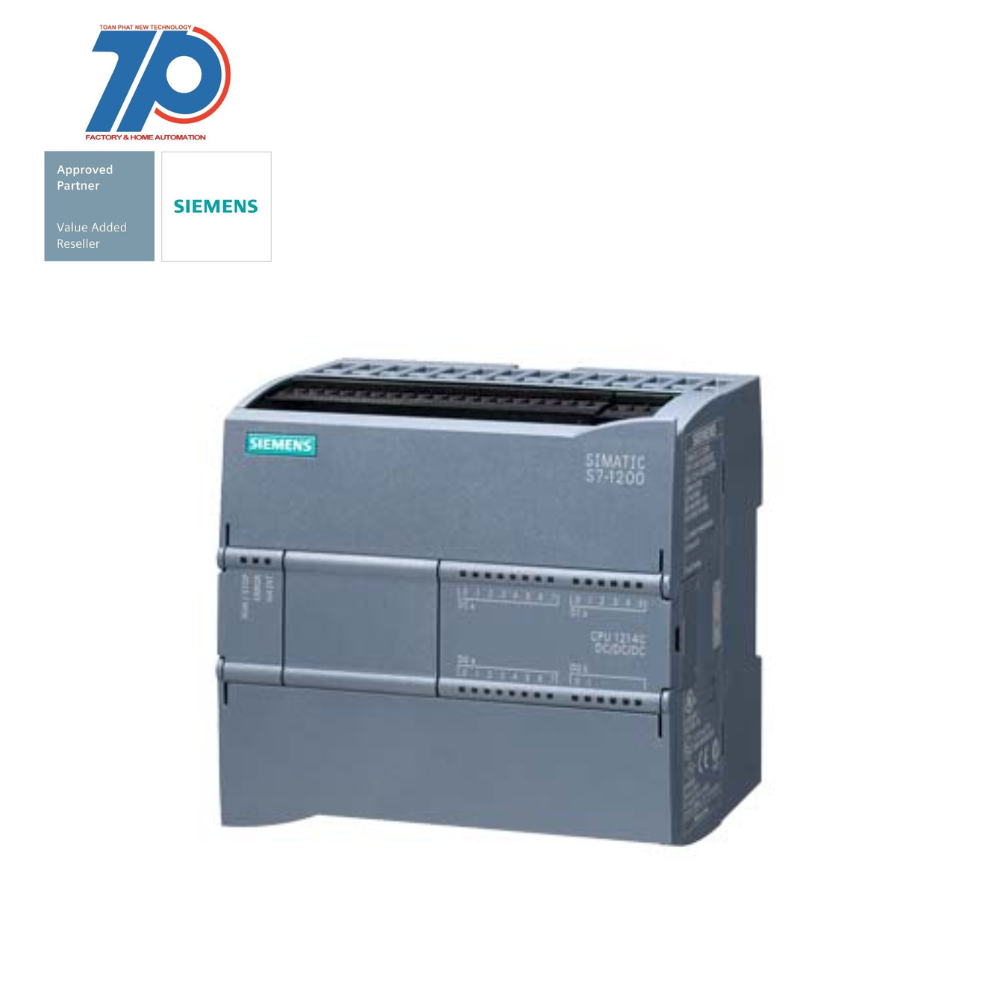

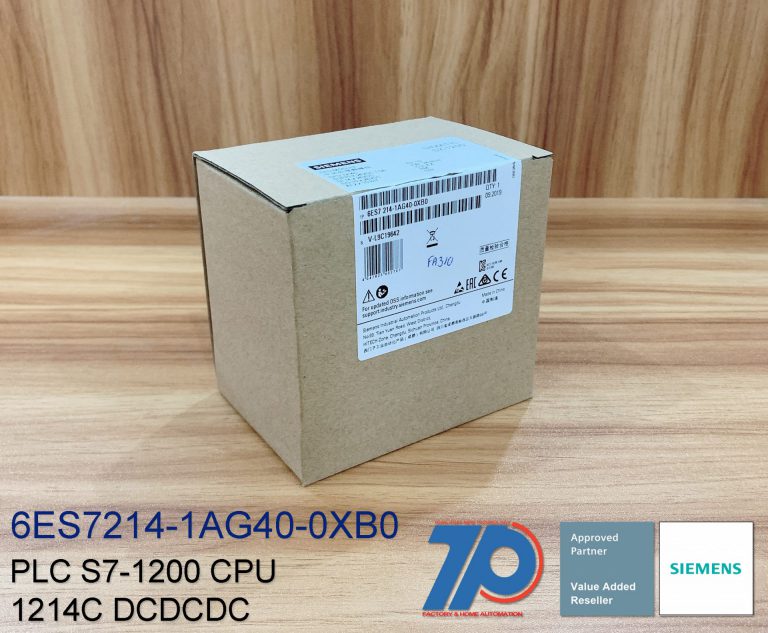

6ES7214-1AG40-0XB0 – CPU S7-1200 1214C DC Siemens
Giá gốc là: 7,810,000₫.6,451,000₫Giá hiện tại là: 6,451,000₫.
--- Giá chưa bao gồm VAT ----
Giá có thể thay đổi, vui lòng liên hệ trước khi đặt hàng (Luôn có giá tốt khi mua số lượng nhiều)
Bảo hành 12 tháng khi mua tại TPNewtech.
Thời gian vận chuyển:
Thời gian giao hàng ước tính từ 1 - 5 ngày trên toàn quốc.
Luôn có chương trình hỗ trợ dự án công trình
-> Hãy Liên hệ ngay cho chúng tôi
Chi Tiết Sản Phẩm
Material ID: 6ES7214-1AG40-0XB0
Additional Information
Support
| Technical Data | Manuals / Links |
PLC SIEMENS – 6ES7214-1AG40-0XB0 – CPU 1214C DC/DC/DC
SIMATIC S7-1200, CPU 1214C, COMPACT CPU, DC/DC/DC, ONBOARD I/O: 14 DI 24V DC; 10 DO 24 V DC; 2 AI 0 – 10V DC, POWER SUPPLY: DC 20.4 – 28.8 V DC, PROGRAM/DATA MEMORY: 100 KB CPU 1214C dcdcdc
Thông tin kỹ thuật 6ES7214-1AG40-0XB0 – CPU 1214C
SIMATIC S7-1200, CPU 1214C, compact CPU, DC/DC/DC, onboard I/O: 14 DI 24 V DC; 10 DO 24 V DC; 2 AI 0-10 V DC, Power supply: DC 20.4-28.8V DC, Program/data memory 100 KB
Thông tin chung 6ES7214-1AG40-0XB0
Chỉ định loại sản phẩm CPU 1214C DC / DC / DC
Phiên bản chương trình cơ sở V4.2
● Gói lập trình STEP 7 V14 trở lên Cung cấp hiệu điện thế Giá trị định mức (DC)
● 24 V DC Yes
phạm vi cho phép, giới hạn dưới (DC): 20.4 V
phạm vi cho phép, giới hạn trên (DC): 28.8 V
Bảo vệ phân cực ngược: Có
Tải điện áp L+
● Rated value (DC) 24 V
● phạm vi cho phép, giới hạn dưới (DC): 20.4 V
● phạm vi cho phép, giới hạn trên (DC): 28.8 V
Đầu vào PLC 6ES7214-1AG40-0XB0
Mức tiêu thụ: 500 mA – CPU (không module mở rộng)
Mức tiêu thụ tối đa 1 500 mA; CPU với module mở rộng
Dòng điện tối đa: 12 A; at 28.8 V
I²t 0.5 A²·s
Đầu ra PLC 6ES7214-1AG40-0XB
Cổng bus đa năng (5 V DC dành cho SM và CM), tối đa 1 600 mA
Cung cấp bộ mã hóa (encoder supply)
24 V encoder supply
● 24 V L+ – 4 V DC
Bộ nhớ
Bộ nhớ hoạt động
● Tích hợp 100 kbyte
● Không thể mở rộng
Bộ nhớ
Sử dụng thẻ nhớ tích hợp ngoài chính hãng SIEMENS
Tính năng của plc 6ES7214-1AG40-0XB0 CPU 1214C
- Mạch tín hiệu (SB): 1
- Mạch truyền thông (CB)
- Mô đun tín hiệu (SM): 8
- Mô đun truyền thông (CM): tối đa 3
Cổng kết nối Profinet (Ethernet)
- Dùng kết nối với các thiết bị khác có hỗ trợ chuẩn Ethernet mở
- Tốc độ truyền 10/100 Mbits/s
- Dùng để kết nối máy tính, với màn hình HMI hay truyền thông PLC-PLCTCP/IP, ISO on TCP, và S7 protocol
- Đầu nối RJ45 với tính năng tự động chuyển đổi đấu chéo
- Hỗ trợ 16 kết nối ethernet
Sơ đồ hệ thống đường điện (6ES7214-1AG40-0XB0 Wiring Diagram)
able: CPU 1214C AC/DC/Relay (6ES7 214-1BG40-0XB0)
| ① | 24 VDC Sensor Power Out For additional noise immunity, connect “M” to chassis ground even if not using sensor supply. |
② | For sinking inputs, connect “-” to “M” (shown). For sourcing inputs, connect “+” to “M”. | |
Note 1: X11 connectors must be gold. See Appendix C, Spare Parts for order number. | ||
Note 2: Either the L1 or N (L2) terminal can be connected to a voltage source up to 240 VAC. The N terminal can be considered L2 and is not required to be grounded. No polarization is required for L1 and N (L2) terminals. | ||
Table: Connector pin locations for CPU 1214C AC/DC/Relay (6ES7 214-1BG40-0XB0)
Pin | X10 | X11 (gold) | X12 |
|---|---|---|---|
1 | L1 / 120-240 VAC | 2 M | 1L |
2 | N / 120-240 VAC | AI 0 | DQ a.0 |
3 | Functional Earth | AI 1 | DQ a.1 |
4 | L+ / 24 VDC Sensor Out | — | DQ a.2 |
5 | M / 24 VDC Sensor Out | — | DQ a.3 |
6 | 1M | — | DQ a.4 |
7 | DI a.0 | — | 2L |
8 | DI a.1 | — | DQ a.5 |
9 | DI a.2 | — | DQ a.6 |
10 | DI a.3 | — | DQ a.7 |
11 | DI a.4 | — | DQ b.0 |
12 | DI a.5 | — | DQ b.1 |
13 | DI a.6 | — | — |
14 | DI a.7 | — | — |
15 | DI b.0 | — | — |
16 | DI b.1 | — | — |
17 | DI b.2 | — | — |
18 | DI b.3 | — | — |
19 | DI b.4 | — | — |
20 | DI b.5 | — | — |
Table: CPU 1214C DC/DC/Relay (6ES7 214-1HG40-0XB0)
| ① | 24 VDC Sensor Power Out For additional noise immunity, connect “M” to chassis ground even if not using sensor supply. |
② | For sinking inputs, connect “-” to “M” (shown). For sourcing inputs, connect “+” to “M”. | |
Note: X11 connectors must be gold. See Appendix C, Spare Parts for order number. | ||
Table: Connector pin locations for CPU 1214C DC/DC/Relay (6ES7 214-1HG40-0XB0)
Pin | X10 | X11 (gold) | X12 |
|---|---|---|---|
1 | L+ / 24 VDC | 2 M | 1L |
2 | M / 24 VDC | AI 0 | DQ a.0 |
3 | Functional Earth | AI 1 | DQ a.1 |
4 | L+ / 24 VDC Sensor Out | — | DQ a.2 |
5 | M / 24 VDC Sensor Out | — | DQ a.3 |
6 | 1M | — | DQ a.4 |
7 | DI a.0 | — | 2L |
8 | DI a.1 | — | DQ a.5 |
9 | DI a.2 | — | DQ a.6 |
10 | DI a.3 | — | DQ a.7 |
11 | DI a.4 | — | DQ b.0 |
12 | DI a.5 | — | DQ b.1 |
13 | DI a.6 | — | — |
14 | DI a.7 | — | — |
15 | DI b.0 | — | — |
16 | DI b.1 | — | — |
17 | DI b.2 | — | — |
18 | DI b.3 | — | — |
19 | DI b.4 | — | — |
20 | DI b.5 | — | — |
Table: CPU 1214C DC/DC/DC (6ES7 214-1AG40-0XB0)
| ① | 24 VDC Sensor Power Out For additional noise immunity, connect “M” to chassis ground even if not using sensor supply. |
② | For sinking inputs, connect “-” to “M” (shown). For sourcing inputs, connect “+” to “M”. | |
Note: X11 connectors must be gold. See Appendix C, Spare Parts for order number. | ||
Table: Connector pin locations for CPU 1214C DC/DC/DC (6ES7 214-1AG40-0XB0)
Pin | X10 | X11 (gold) | X12 |
|---|---|---|---|
1 | L+ / 24 VDC | 2 M | 3L+ |
2 | M / 24 VDC | AI 0 | 3M |
3 | Functional Earth | AI 1 | DQ a.0 |
4 | L+ / 24 VDC Sensor Out | — | DQ a.1 |
5 | M / 24 VDC Sensor Out | — | DQ a.2 |
6 | 1M | — | DQ a.3 |
7 | DI a.0 | — | DQ a.4 |
8 | DI a.1 | — | DQ a.5 |
9 | DI a.2 | — | DQ a.6 |
10 | DI a.3 | — | DQ a.7 |
11 | DI a.4 | — | DQ b.0 |
12 | DI a.5 | — | DQ b.1 |
13 | DI a.6 | — | — |
14 | DI a.7 | — | – |
15 | DI b.0 | — | — |
16 | DI b.1 | — | — |
17 | DI b.2 | — | — |
18 | DI b.3 | — | — |
19 | DI b.4 | — | — |
20 | DI b.5 | — | — |
6ES7214-1AG40-0XB0 Datasheet – Manual
Download: 6ES7214-1AG40-0XB0 Datasheet – 6ES7214-1AG40-0XB0 Manual
Hướng dẫn mua sản phẩm 6ES7214-1AG40-0XB0
Tất cả KH khi mua hàng có địa chỉ nhận hàng ở khu vực TP.Hồ Chí Minh sẽ được miễn phí hoàn toàn chi phí giao hàng (thời gian giao hàng nội thành HCM từ 1-3 ngày làm việc).
Đối với các KH ngoại thành tùy vào số lượng đặt hàng lớn hay nhỏ chúng tôi sẽ linh động tối ưu chi phí giao hàng cho quý khách.
Để mua hàng quý khách có thể liên hệ với chúng tôi bằng cách gọi điện thoại hoặc Zalo
Hoặc gọi qua số điện thoại Hotline: (+84) 903 908 082
Sản phẩm liên quan: 6ES7214-1BG40-0XB0 , 6ES7214-1HG40-0XB0 , 6ES7214-1AG31-0XB0 , 6ES7214-1BG31-0XB0 , 6ES7214-1HG31-0XB0
| Trọng lượng | 0.36 kg |
|---|---|
| Country of Origin | CN |
Tất cả thiết bị điện – điện tự động SIEMENS cung cấp đến Khách Hàng như S7-1200, S7-1500, HMI, biến tần,… đều được nhập mẫu mã mới nhất từ Đức về Việt Nam.
Tại TPNewtech, chúng tôi còn hỗ trợ tư vấn và cung cấp giải pháp tốt và tiết kiệm chi phí nhất đến Khách Hàng.
