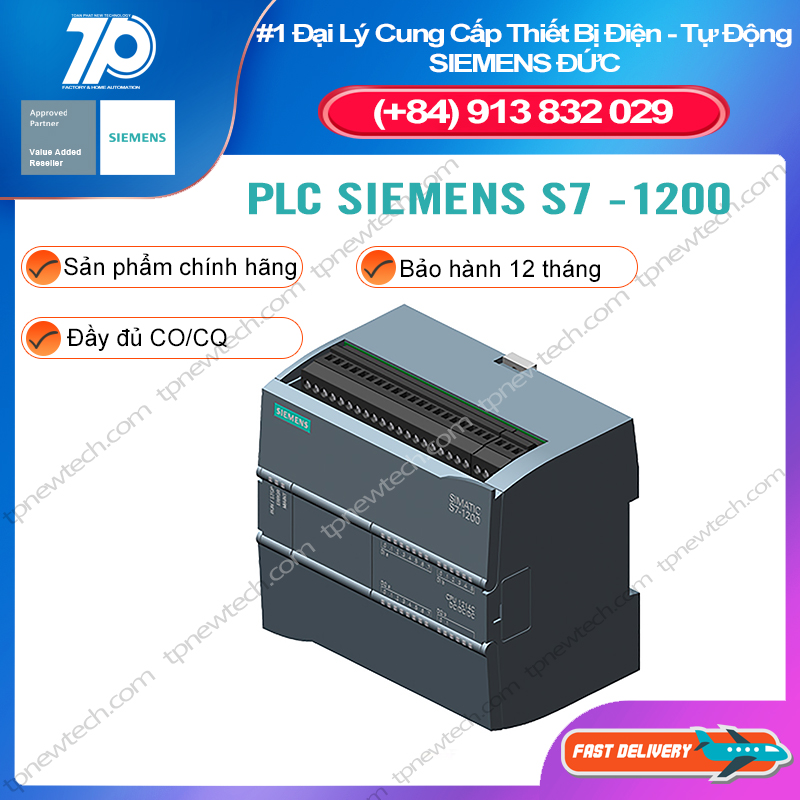

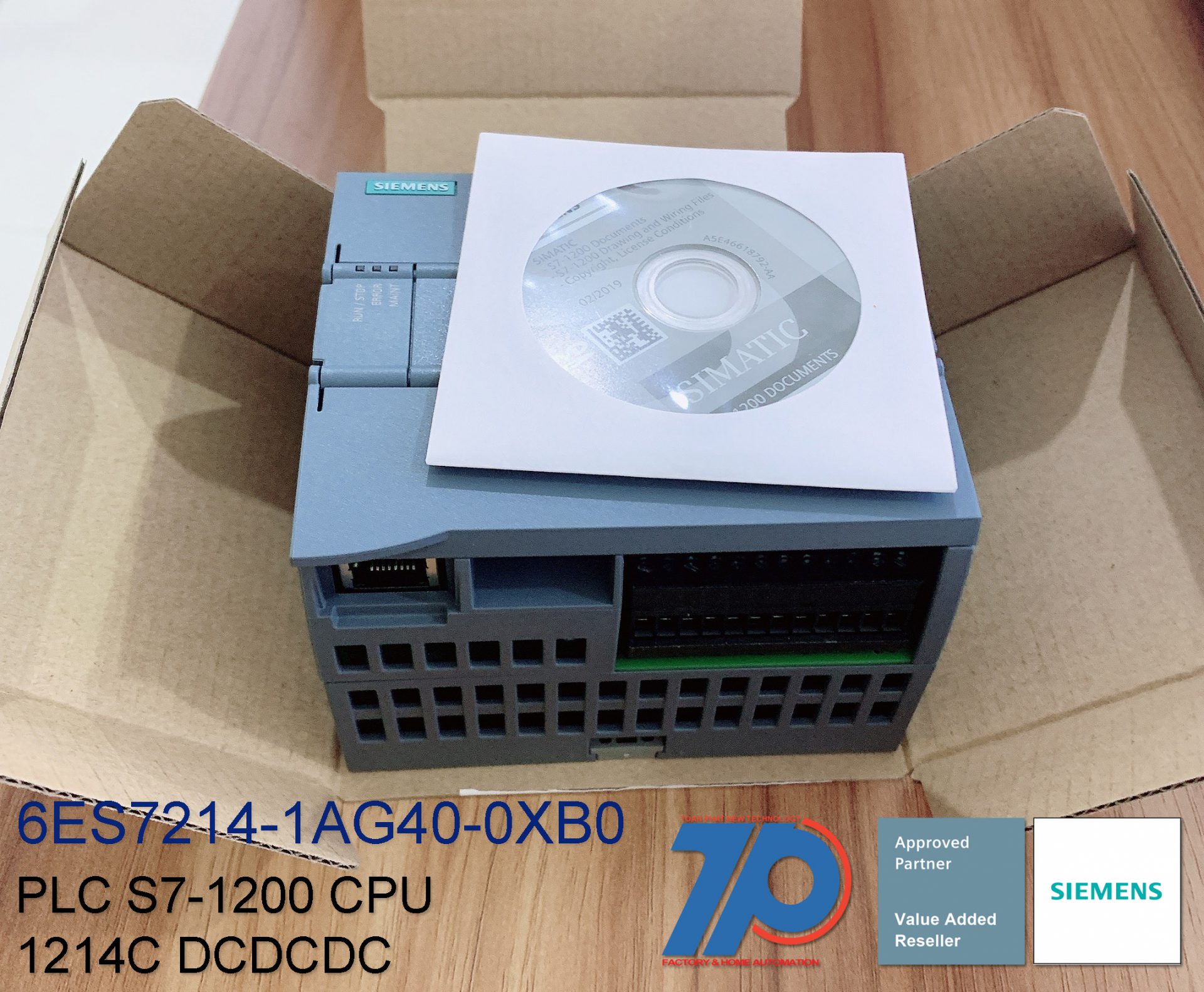

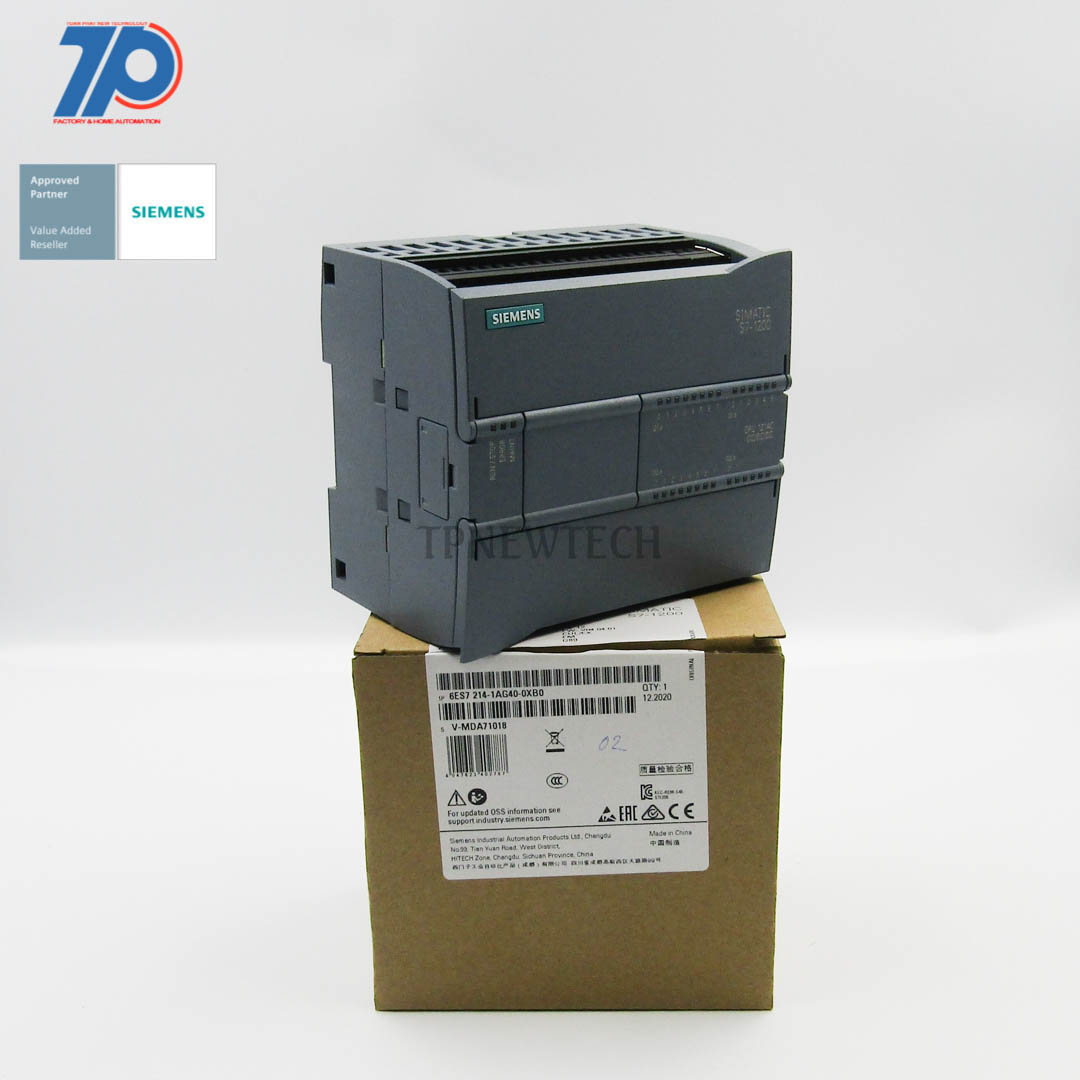

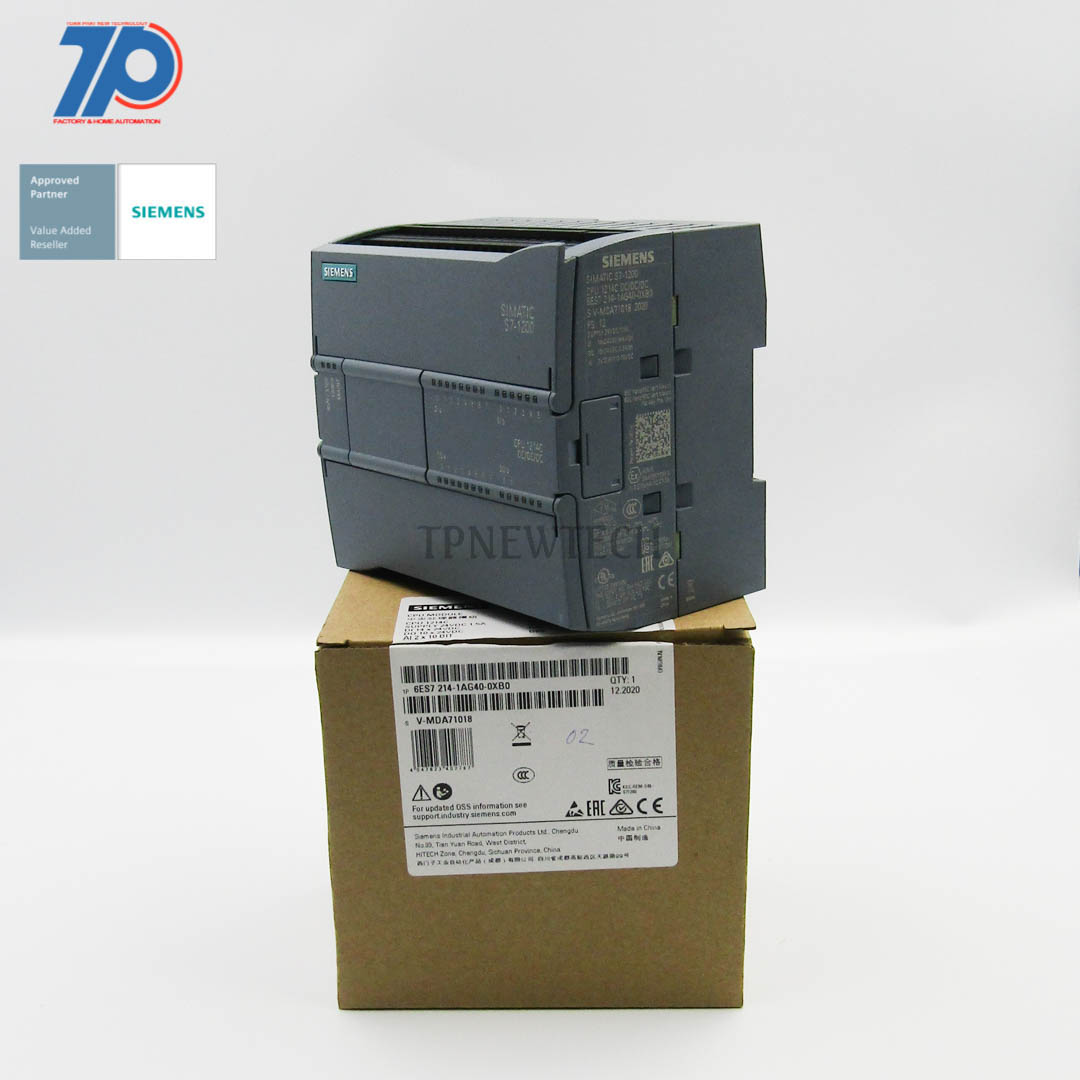

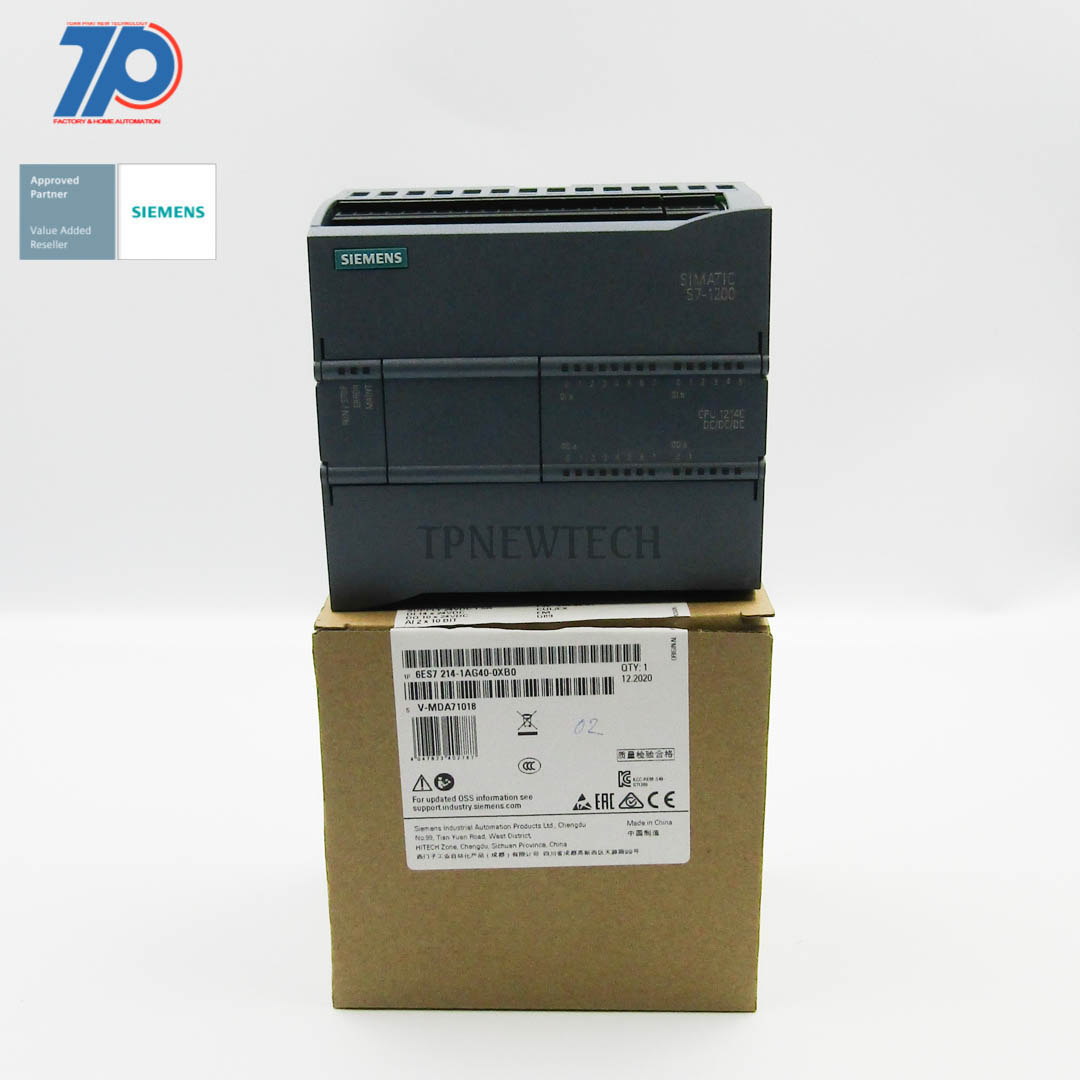

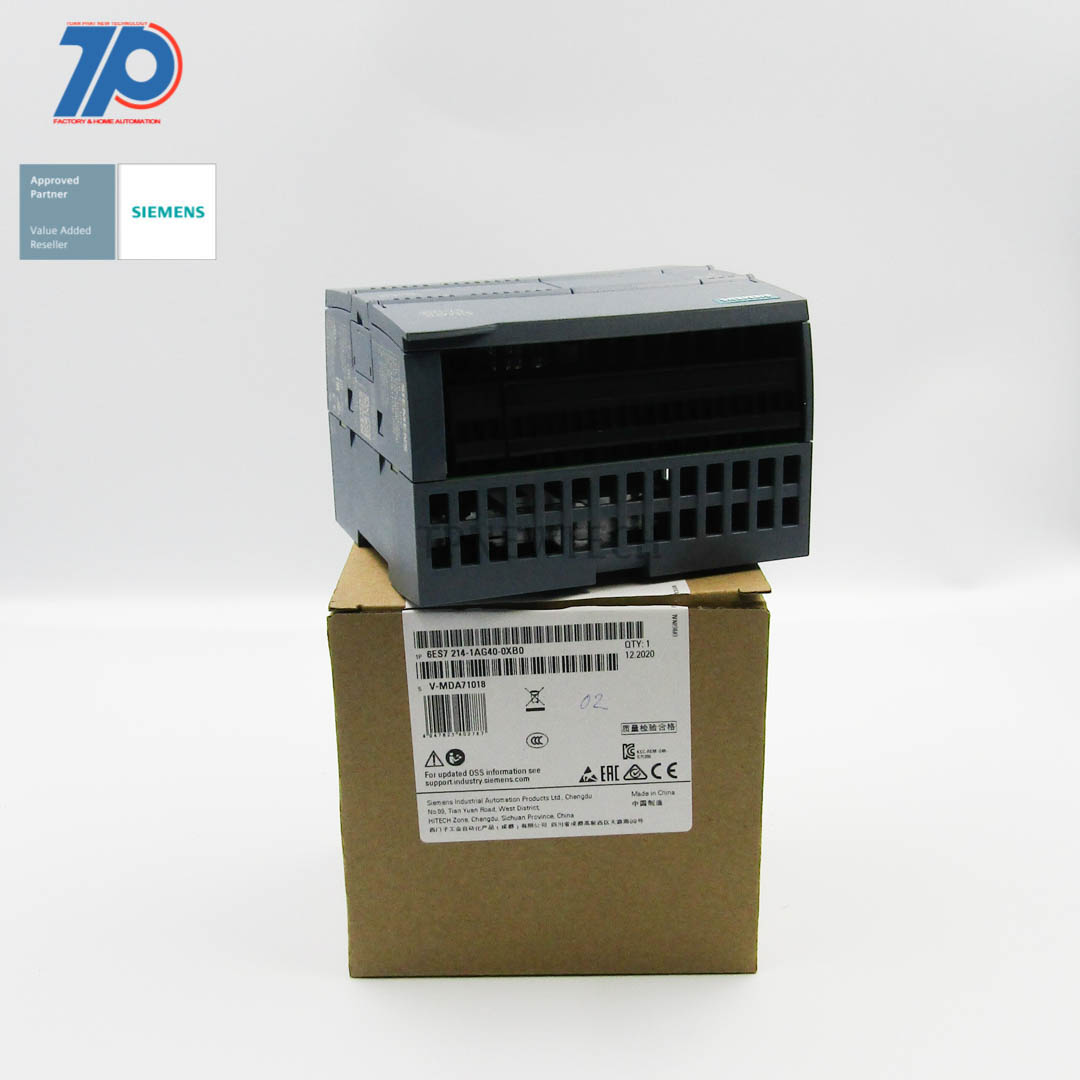

6ES7214-1AG40-0XB0 – CPU S7-1200 1214C DC Siemens

7,557,800 5,500,000

Giá có thể thay đổi, vui lòng liên hệ trước khi đặt hàng (Luôn có giá tốt khi mua số lượng nhiều)

Tất cả sản phẩm được nhập khẩu chính hãng SIEMENS, Đức.
Bảo hành 12 tháng khi mua tại TPNewtech.

Sản phẩm bao gồm:
- Bao bì
- Thiết bị
- Hóa đơn GTGT
- CO/CQ
Thời gian vận chuyển:
Thời gian giao hàng ước tính từ 3 - 7 ngày trên toàn quốc.

Luôn có chương trình hỗ trợ dự án công trình, hãy gọi ngay cho chúng tôi



Chi Tiết Sản Phẩm

SIMATIC S7-1200, CPU 1214C, COMPACT CPU, DC/DC/DC, ONBOARD I/O: 14 DI 24V DC; 10 DO 24 V DC; 2 AI 0 – 10V DC, POWER SUPPLY: DC 20.4 – 28.8 V DC, PROGRAM/DATA MEMORY: 100 KB

PLC SIEMENS – 6ES7214-1AG40-0XB0 – CPU 1214C DC/DC/DC

SIMATIC S7-1200, CPU 1214C, COMPACT CPU, DC/DC/DC, ONBOARD I/O: 14 DI 24V DC; 10 DO 24 V DC; 2 AI 0 – 10V DC, POWER SUPPLY: DC 20.4 – 28.8 V DC, PROGRAM/DATA MEMORY: 100 KB CPU 1214C dcdcdc

PLC SIEMENS - 6ES7214-1AG40-0XB0 - CPU 1214C DC/DC/DC
PLC SIEMENS – 6ES7214-1AG40-0XB0 – CPU 1214C DC/DC/DC

Thông tin kỹ thuật 6ES7214-1AG40-0XB0 – CPU 1214C



Thông tin kỹ thuật 6ES7214-1AG40-0XB0 - CPU 1214C
Thông tin kỹ thuật 6ES7214-1AG40-0XB0 – CPU 1214C



SIMATIC S7-1200, CPU 1214C, compact CPU, DC/DC/DC, onboard I/O: 14 DI 24 V DC; 10 DO 24 V DC; 2 AI 0-10 V DC, Power supply: DC 20.4-28.8V DC, Program/data memory 100 KB

Thông tin chung 6ES7214-1AG40-0XB0

Chỉ định loại sản phẩm CPU 1214C DC / DC / DC

Phiên bản chương trình cơ sở V4.2

● Gói lập trình STEP 7 V14 trở lên Cung cấp hiệu điện thế Giá trị định mức (DC)

● 24 V DC Yes
phạm vi cho phép, giới hạn dưới (DC): 20.4 V
phạm vi cho phép, giới hạn trên (DC): 28.8 V
Bảo vệ phân cực ngược: Có
Tải điện áp L+
● Rated value (DC) 24 V
● phạm vi cho phép, giới hạn dưới (DC): 20.4 V
● phạm vi cho phép, giới hạn trên (DC): 28.8 V

Đầu vào PLC 6ES7214-1AG40-0XB0

Mức tiêu thụ: 500 mA – CPU (không module mở rộng)
Mức tiêu thụ tối đa 1 500 mA; CPU với module mở rộng
Dòng điện tối đa: 12 A; at 28.8 V
I²t 0.5 A²·s

Đầu ra PLC 6ES7214-1AG40-0XB

Cổng bus đa năng (5 V DC dành cho SM và CM), tối đa 1 600 mA
Cung cấp bộ mã hóa (encoder supply)
24 V encoder supply
● 24 V L+ – 4 V DC
Bộ nhớ
Bộ nhớ hoạt động
● Tích hợp 100 kbyte
● Không thể mở rộng
Bộ nhớ
Sử dụng thẻ nhớ tích hợp ngoài chính hãng SIEMENS

Tính năng của plc 6ES7214-1AG40-0XB0 CPU 1214C

Tính năng của plc 6ES7214-1AG40-0XB0 CPU 1214C
Tính năng của plc 6ES7214-1AG40-0XB0 CPU 1214C
  • Mạch tín hiệu (SB): 1
  • Mạch truyền thông (CB)
  • Mô đun tín hiệu (SM): 8
  • Mô đun truyền thông (CM): tối đa 3

Cổng kết nối Profinet (Ethernet)

  • Dùng kết nối với các thiết bị khác có hỗ trợ chuẩn Ethernet mở
  • Tốc độ truyền 10/100 Mbits/s
  • Dùng để kết nối máy tính, với màn hình HMI hay truyền thông PLC-PLCTCP/IP, ISO on TCP, và S7 protocol
  • Đầu nối RJ45 với tính năng tự động chuyển đổi đấu chéo
  • Hỗ trợ 16 kết nối ethernet

Sơ đồ hệ thống đường điện (6ES7214-1AG40-0XB0 Wiring Diagram)

able: CPU 1214C AC/DC/Relay (6ES7 214-1BG40-0XB0)

6ES7214-1AG40-0XB0 - CPU S7-1200 1214C DC Siemens 18

24 VDC Sensor Power Out

For additional noise immunity, connect “M” to chassis ground even if not using sensor supply.

For sinking inputs, connect “-” to “M” (shown).

For sourcing inputs, connect “+” to “M”.

Note 1: X11 connectors must be gold. See Appendix C, Spare Parts for order number.

Note 2: Either the L1 or N (L2) terminal can be connected to a voltage source up to 240 VAC. The N terminal can be considered L2 and is not required to be grounded. No polarization is required for L1 and N (L2) terminals.

Table: Connector pin locations for CPU 1214C AC/DC/Relay (6ES7 214-1BG40-0XB0)

Pin

X10

X11 (gold)

X12

1

L1 / 120-240 VAC

2 M

1L

2

N / 120-240 VAC

AI 0

DQ a.0

3

Functional Earth

AI 1

DQ a.1

4

L+ / 24 VDC Sensor Out

DQ a.2

5

M / 24 VDC Sensor Out

DQ a.3

6

1M

DQ a.4

7

DI a.0

2L

8

DI a.1

DQ a.5

9

DI a.2

DQ a.6

10

DI a.3

DQ a.7

11

DI a.4

DQ b.0

12

DI a.5

DQ b.1

13

DI a.6

14

DI a.7

15

DI b.0

16

DI b.1

17

DI b.2

18

DI b.3

19

DI b.4

20

DI b.5

Table: CPU 1214C DC/DC/Relay (6ES7 214-1HG40-0XB0)

6ES7214-1AG40-0XB0 - CPU S7-1200 1214C DC Siemens 19

24 VDC Sensor Power Out

For additional noise immunity, connect “M” to chassis ground even if not using sensor supply.

For sinking inputs, connect “-” to “M” (shown).

For sourcing inputs, connect “+” to “M”.

Note: X11 connectors must be gold. See Appendix C, Spare Parts for order number.

Table: Connector pin locations for CPU 1214C DC/DC/Relay (6ES7 214-1HG40-0XB0)

Pin

X10

X11 (gold)

X12

1

L+ / 24 VDC

2 M

1L

2

M / 24 VDC

AI 0

DQ a.0

3

Functional Earth

AI 1

DQ a.1

4

L+ / 24 VDC Sensor Out

DQ a.2

5

M / 24 VDC Sensor Out

DQ a.3

6

1M

DQ a.4

7

DI a.0

2L

8

DI a.1

DQ a.5

9

DI a.2

DQ a.6

10

DI a.3

DQ a.7

11

DI a.4

DQ b.0

12

DI a.5

DQ b.1

13

DI a.6

14

DI a.7

15

DI b.0

16

DI b.1

17

DI b.2

18

DI b.3

19

DI b.4

20

DI b.5

Table: CPU 1214C DC/DC/DC (6ES7 214-1AG40-0XB0)

6ES7214-1AG40-0XB0 - CPU S7-1200 1214C DC Siemens 20

24 VDC Sensor Power Out

For additional noise immunity, connect “M” to chassis ground even if not using sensor supply.

For sinking inputs, connect “-” to “M” (shown).

For sourcing inputs, connect “+” to “M”.

Note: X11 connectors must be gold. See Appendix C, Spare Parts for order number.

Table: Connector pin locations for CPU 1214C DC/DC/DC (6ES7 214-1AG40-0XB0)

Pin

X10

X11 (gold)

X12

1

L+ / 24 VDC

2 M

3L+

2

M / 24 VDC

AI 0

3M

3

Functional Earth

AI 1

DQ a.0

4

L+ / 24 VDC Sensor Out

DQ a.1

5

M / 24 VDC Sensor Out

DQ a.2

6

1M

DQ a.3

7

DI a.0

DQ a.4

8

DI a.1

DQ a.5

9

DI a.2

DQ a.6

10

DI a.3

DQ a.7

11

DI a.4

DQ b.0

12

DI a.5

DQ b.1

13

DI a.6

14

DI a.7

15

DI b.0

16

DI b.1

17

DI b.2

18

DI b.3

19

DI b.4

20

DI b.5

6ES7214-1AG40-0XB0 Datasheet – Manual

Download: 6ES7214-1AG40-0XB0 Datasheet – 6ES7214-1AG40-0XB0 Manual

Hướng dẫn mua sản phẩm 6ES7214-1AG40-0XB0

Tất cả KH khi mua hàng có địa chỉ nhận hàng ở khu vực TP.Hồ Chí Minh sẽ được miễn phí hoàn toàn chi phí giao hàng (thời gian giao hàng nội thành HCM từ 1-3 ngày làm việc).

Đối với các KH ngoại thành tùy vào số lượng đặt hàng lớn hay nhỏ chúng tôi sẽ linh động tối ưu chi phí giao hàng cho quý khách.

Để mua hàng quý khách có thể liên hệ với chúng tôi bằng cách gọi điện thoại hoặc Zalo

6ES7214-1AG40-0XB0 - CPU S7-1200 1214C DC Siemens 21

Hoặc gọi qua số điện thoại Hotline: (+84) 903 908 082

Sản phẩm liên quan: 6ES7214-1BG40-0XB0 , 6ES7214-1HG40-0XB0 , 6ES7214-1AG31-0XB0 , 6ES7214-1BG31-0XB0 , 6ES7214-1HG31-0XB0

Trọng lượng0.36 kg
Country of Origin

CN



HỖ TRỢ KỸ THUẬT

Đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng tư vấn và hướng dẫn quý khách sửa chữa bảo trì hay bất cứ điều gì liên quan đến sản phẩm.

Thời gian bảo hành 12 tháng
THEO TIÊU CHUẨN NHÀ SẢN XUẤT

Áp dụng cho tất cả các sản phẩm đang kinh doanh tại www.tpnewtech.com

Chính sách đổi trả:

Khách hàng có quyền ĐỔI sản phẩm khác hoặc TRẢ sản phẩm và lấy lại tiền với chi tiết như sau:

+ Đổi trả sản phẩm bị lỗi (Do nhà sản xuất ): sau 24 giờ kề từ khi ký xác nhận trong “ Biên bản giao nhận” : ĐỔI TRẢ MIỄN PHÍ HOẶC HOÀN TIỀN ( không bao gồm phí vận chuyển )

+ Sản phẩm “Không bị lỗi” hoặc “Bị lỗi” do NGƯỜI SỬ DỤNG: Không áp dụng đổi trả hoặc khách hàng chịu chi phí sửa chữa.

Điều kiện đổi trả:

– Còn hóa đơn mua hàng

– Còn đầy đủ hộp sản phẩm

– Còn đầy đủ phiếu bảo hành (nếu có) và phụ kiện đi kèm

– Quà khuyến mãi có giá trị (nếu có)

– Trường hợp thiếu các điều kiện trên: thu phí theo qui định. Ngoài ra, KHÔNG thu thêm bất kỳ phí nào khác

– Tem bảo hành còn nguyên: không bị rách hoặc mờ

Đánh giá

Chưa có đánh giá nào.

Hãy là người đầu tiên nhận xét “6ES7214-1AG40-0XB0 – CPU S7-1200 1214C DC Siemens”

Chi Tiết Sản Phẩm

SIMATIC S7-1200, CPU 1214C, COMPACT CPU, DC/DC/DC, ONBOARD I/O: 14 DI 24V DC; 10 DO 24 V DC; 2 AI 0 – 10V DC, POWER SUPPLY: DC 20.4 – 28.8 V DC, PROGRAM/DATA MEMORY: 100 KB

PLC SIEMENS – 6ES7214-1AG40-0XB0 – CPU 1214C DC/DC/DC

SIMATIC S7-1200, CPU 1214C, COMPACT CPU, DC/DC/DC, ONBOARD I/O: 14 DI 24V DC; 10 DO 24 V DC; 2 AI 0 – 10V DC, POWER SUPPLY: DC 20.4 – 28.8 V DC, PROGRAM/DATA MEMORY: 100 KB CPU 1214C dcdcdc

PLC SIEMENS - 6ES7214-1AG40-0XB0 - CPU 1214C DC/DC/DC
PLC SIEMENS – 6ES7214-1AG40-0XB0 – CPU 1214C DC/DC/DC

Thông tin kỹ thuật 6ES7214-1AG40-0XB0 – CPU 1214C



Thông tin kỹ thuật 6ES7214-1AG40-0XB0 - CPU 1214C
Thông tin kỹ thuật 6ES7214-1AG40-0XB0 – CPU 1214C



SIMATIC S7-1200, CPU 1214C, compact CPU, DC/DC/DC, onboard I/O: 14 DI 24 V DC; 10 DO 24 V DC; 2 AI 0-10 V DC, Power supply: DC 20.4-28.8V DC, Program/data memory 100 KB

Thông tin chung 6ES7214-1AG40-0XB0

Chỉ định loại sản phẩm CPU 1214C DC / DC / DC

Phiên bản chương trình cơ sở V4.2

● Gói lập trình STEP 7 V14 trở lên Cung cấp hiệu điện thế Giá trị định mức (DC)

● 24 V DC Yes
phạm vi cho phép, giới hạn dưới (DC): 20.4 V
phạm vi cho phép, giới hạn trên (DC): 28.8 V
Bảo vệ phân cực ngược: Có
Tải điện áp L+
● Rated value (DC) 24 V
● phạm vi cho phép, giới hạn dưới (DC): 20.4 V
● phạm vi cho phép, giới hạn trên (DC): 28.8 V

Đầu vào PLC 6ES7214-1AG40-0XB0

Mức tiêu thụ: 500 mA – CPU (không module mở rộng)
Mức tiêu thụ tối đa 1 500 mA; CPU với module mở rộng
Dòng điện tối đa: 12 A; at 28.8 V
I²t 0.5 A²·s

Đầu ra PLC 6ES7214-1AG40-0XB

Cổng bus đa năng (5 V DC dành cho SM và CM), tối đa 1 600 mA
Cung cấp bộ mã hóa (encoder supply)
24 V encoder supply
● 24 V L+ – 4 V DC
Bộ nhớ
Bộ nhớ hoạt động
● Tích hợp 100 kbyte
● Không thể mở rộng
Bộ nhớ
Sử dụng thẻ nhớ tích hợp ngoài chính hãng SIEMENS

Tính năng của plc 6ES7214-1AG40-0XB0 CPU 1214C

Tính năng của plc 6ES7214-1AG40-0XB0 CPU 1214C
Tính năng của plc 6ES7214-1AG40-0XB0 CPU 1214C
  • Mạch tín hiệu (SB): 1
  • Mạch truyền thông (CB)
  • Mô đun tín hiệu (SM): 8
  • Mô đun truyền thông (CM): tối đa 3

Cổng kết nối Profinet (Ethernet)

  • Dùng kết nối với các thiết bị khác có hỗ trợ chuẩn Ethernet mở
  • Tốc độ truyền 10/100 Mbits/s
  • Dùng để kết nối máy tính, với màn hình HMI hay truyền thông PLC-PLCTCP/IP, ISO on TCP, và S7 protocol
  • Đầu nối RJ45 với tính năng tự động chuyển đổi đấu chéo
  • Hỗ trợ 16 kết nối ethernet

Sơ đồ hệ thống đường điện (6ES7214-1AG40-0XB0 Wiring Diagram)

able: CPU 1214C AC/DC/Relay (6ES7 214-1BG40-0XB0)

6ES7214-1AG40-0XB0 - CPU S7-1200 1214C DC Siemens 22

24 VDC Sensor Power Out

For additional noise immunity, connect “M” to chassis ground even if not using sensor supply.

For sinking inputs, connect “-” to “M” (shown).

For sourcing inputs, connect “+” to “M”.

Note 1: X11 connectors must be gold. See Appendix C, Spare Parts for order number.

Note 2: Either the L1 or N (L2) terminal can be connected to a voltage source up to 240 VAC. The N terminal can be considered L2 and is not required to be grounded. No polarization is required for L1 and N (L2) terminals.

Table: Connector pin locations for CPU 1214C AC/DC/Relay (6ES7 214-1BG40-0XB0)

Pin

X10

X11 (gold)

X12

1

L1 / 120-240 VAC

2 M

1L

2

N / 120-240 VAC

AI 0

DQ a.0

3

Functional Earth

AI 1

DQ a.1

4

L+ / 24 VDC Sensor Out

DQ a.2

5

M / 24 VDC Sensor Out

DQ a.3

6

1M

DQ a.4

7

DI a.0

2L

8

DI a.1

DQ a.5

9

DI a.2

DQ a.6

10

DI a.3

DQ a.7

11

DI a.4

DQ b.0

12

DI a.5

DQ b.1

13

DI a.6

14

DI a.7

15

DI b.0

16

DI b.1

17

DI b.2

18

DI b.3

19

DI b.4

20

DI b.5

Table: CPU 1214C DC/DC/Relay (6ES7 214-1HG40-0XB0)

6ES7214-1AG40-0XB0 - CPU S7-1200 1214C DC Siemens 23

24 VDC Sensor Power Out

For additional noise immunity, connect “M” to chassis ground even if not using sensor supply.

For sinking inputs, connect “-” to “M” (shown).

For sourcing inputs, connect “+” to “M”.

Note: X11 connectors must be gold. See Appendix C, Spare Parts for order number.

Table: Connector pin locations for CPU 1214C DC/DC/Relay (6ES7 214-1HG40-0XB0)

Pin

X10

X11 (gold)

X12

1

L+ / 24 VDC

2 M

1L

2

M / 24 VDC

AI 0

DQ a.0

3

Functional Earth

AI 1

DQ a.1

4

L+ / 24 VDC Sensor Out

DQ a.2

5

M / 24 VDC Sensor Out

DQ a.3

6

1M

DQ a.4

7

DI a.0

2L

8

DI a.1

DQ a.5

9

DI a.2

DQ a.6

10

DI a.3

DQ a.7

11

DI a.4

DQ b.0

12

DI a.5

DQ b.1

13

DI a.6

14

DI a.7

15

DI b.0

16

DI b.1

17

DI b.2

18

DI b.3

19

DI b.4

20

DI b.5

Table: CPU 1214C DC/DC/DC (6ES7 214-1AG40-0XB0)

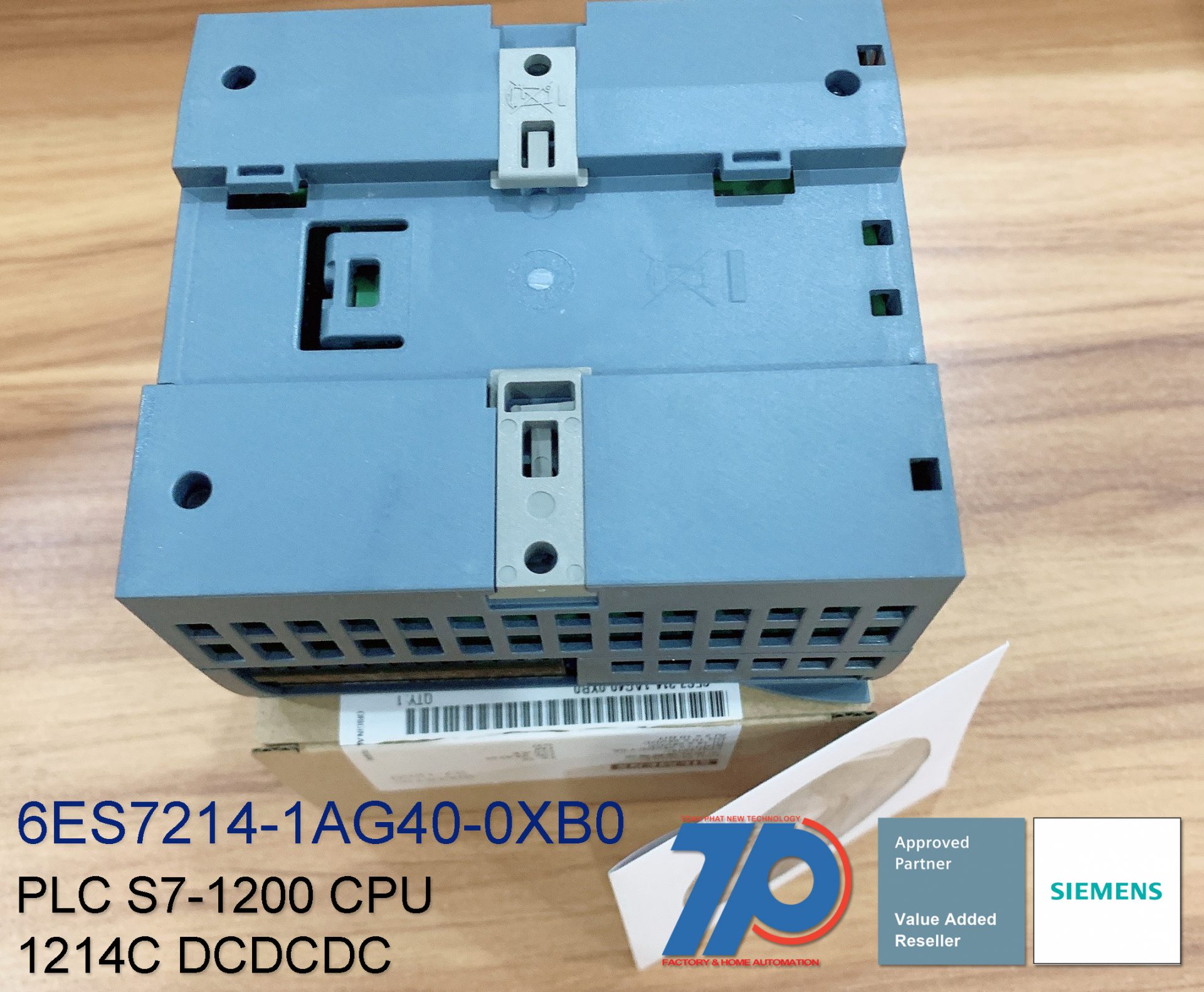

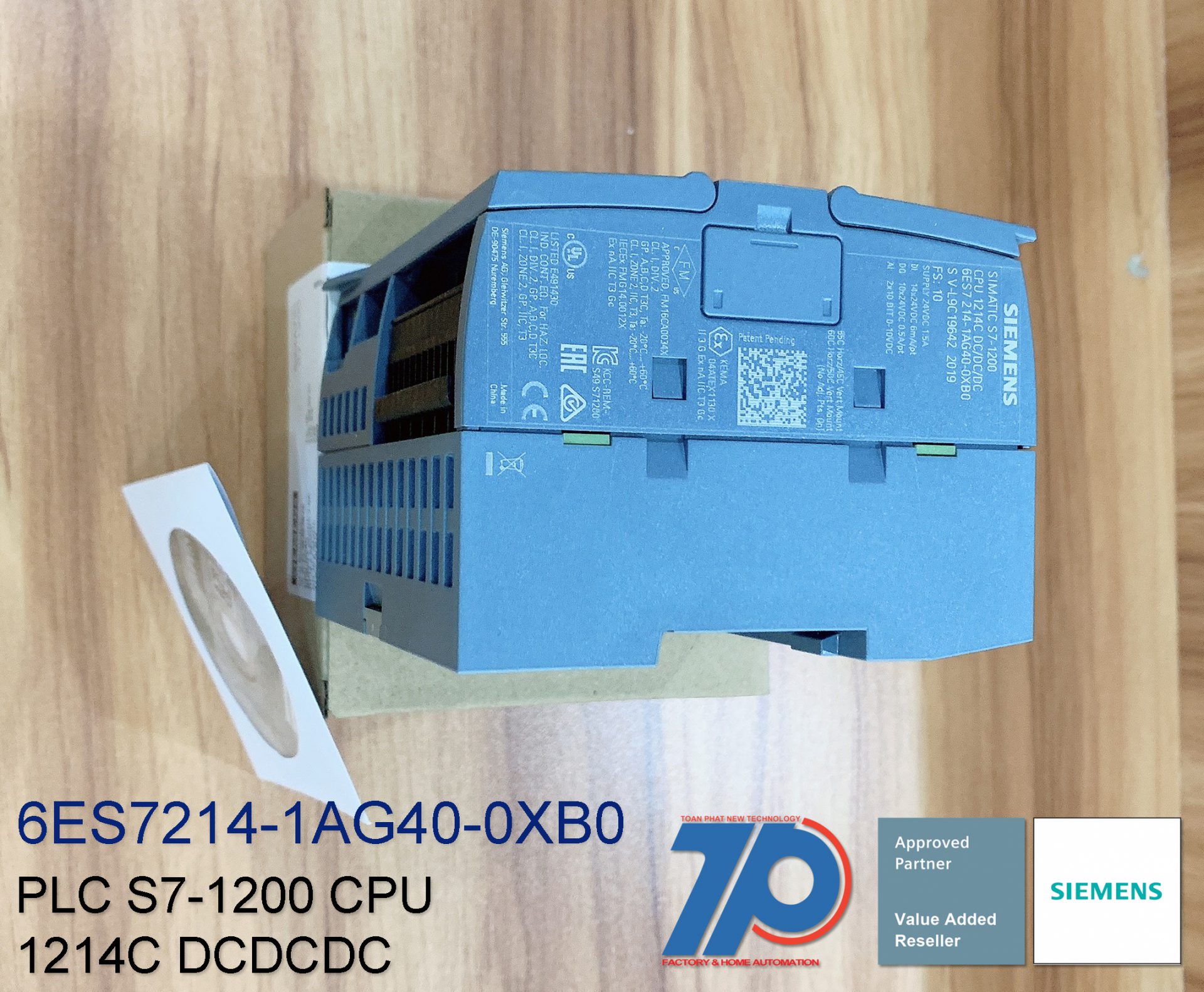

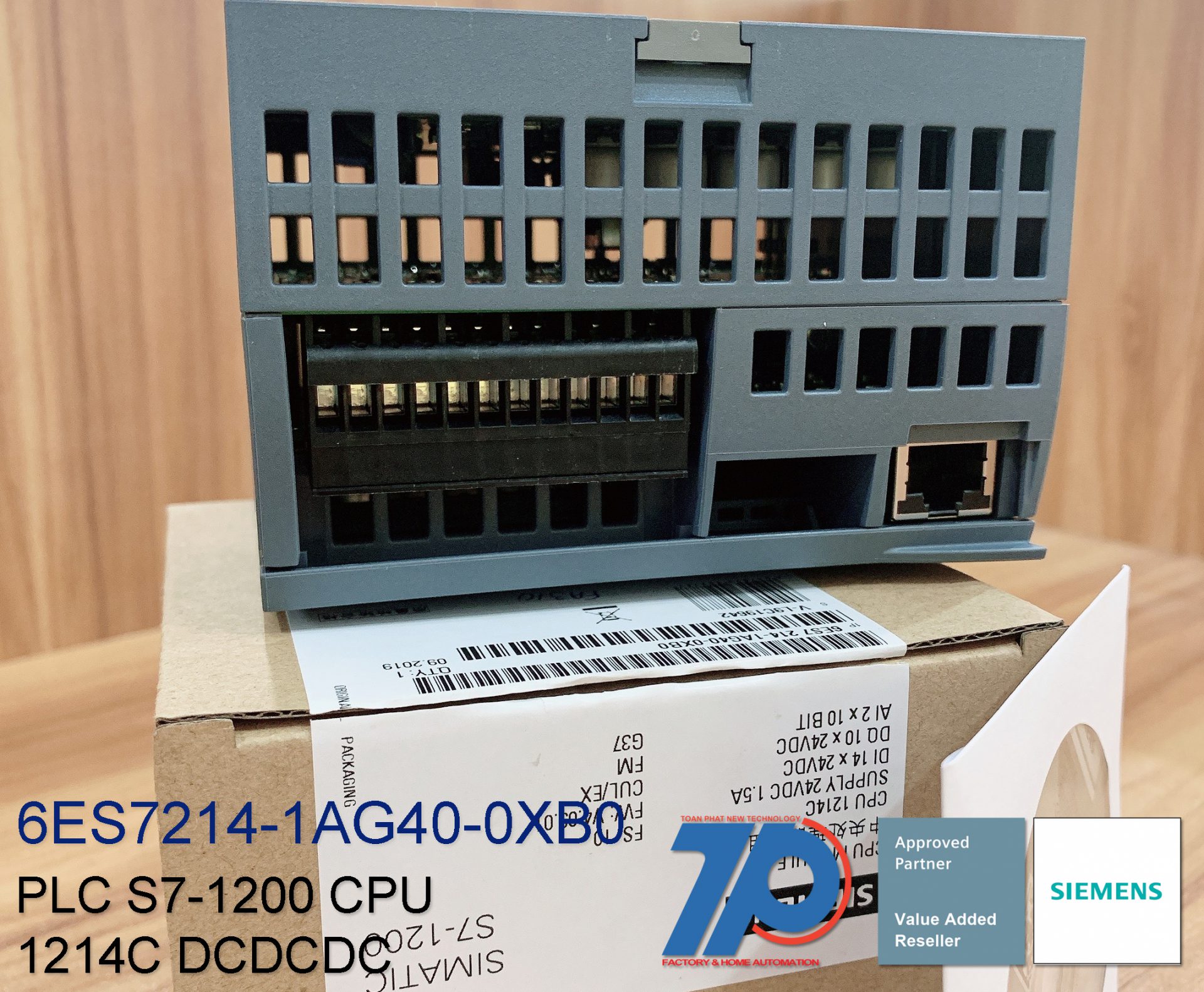

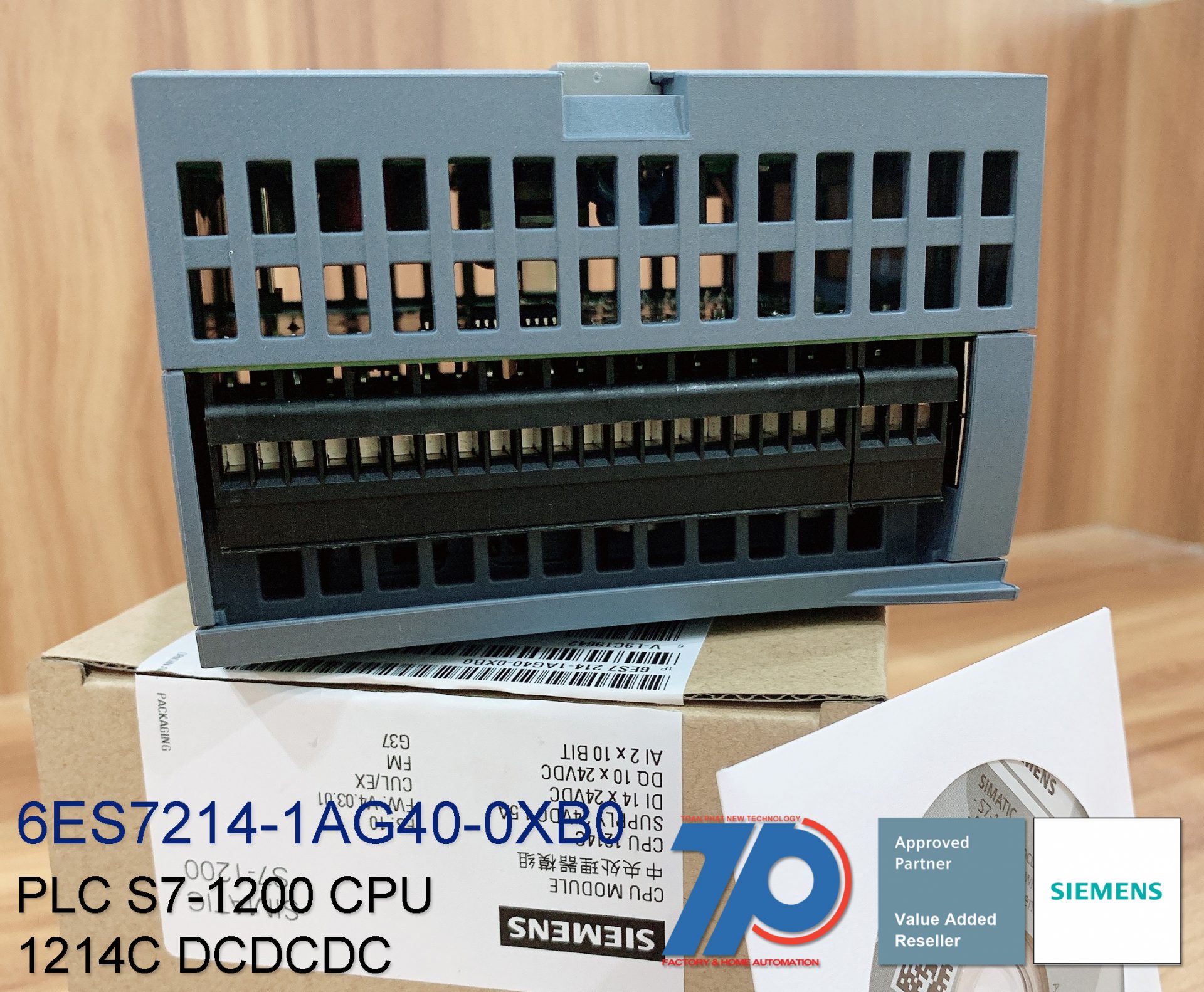

6ES7214-1AG40-0XB0 - CPU S7-1200 1214C DC Siemens 24

24 VDC Sensor Power Out

For additional noise immunity, connect “M” to chassis ground even if not using sensor supply.

For sinking inputs, connect “-” to “M” (shown).

For sourcing inputs, connect “+” to “M”.

Note: X11 connectors must be gold. See Appendix C, Spare Parts for order number.

Table: Connector pin locations for CPU 1214C DC/DC/DC (6ES7 214-1AG40-0XB0)

Pin

X10

X11 (gold)

X12

1

L+ / 24 VDC

2 M

3L+

2

M / 24 VDC

AI 0

3M

3

Functional Earth

AI 1

DQ a.0

4

L+ / 24 VDC Sensor Out

DQ a.1

5

M / 24 VDC Sensor Out

DQ a.2

6

1M

DQ a.3

7

DI a.0

DQ a.4

8

DI a.1

DQ a.5

9

DI a.2

DQ a.6

10

DI a.3

DQ a.7

11

DI a.4

DQ b.0

12

DI a.5

DQ b.1

13

DI a.6

14

DI a.7

15

DI b.0

16

DI b.1

17

DI b.2

18

DI b.3

19

DI b.4

20

DI b.5

6ES7214-1AG40-0XB0 Datasheet – Manual

Download: 6ES7214-1AG40-0XB0 Datasheet – 6ES7214-1AG40-0XB0 Manual

Hướng dẫn mua sản phẩm 6ES7214-1AG40-0XB0

Tất cả KH khi mua hàng có địa chỉ nhận hàng ở khu vực TP.Hồ Chí Minh sẽ được miễn phí hoàn toàn chi phí giao hàng (thời gian giao hàng nội thành HCM từ 1-3 ngày làm việc).

Đối với các KH ngoại thành tùy vào số lượng đặt hàng lớn hay nhỏ chúng tôi sẽ linh động tối ưu chi phí giao hàng cho quý khách.

Để mua hàng quý khách có thể liên hệ với chúng tôi bằng cách gọi điện thoại hoặc Zalo

6ES7214-1AG40-0XB0 - CPU S7-1200 1214C DC Siemens 25

Hoặc gọi qua số điện thoại Hotline: (+84) 903 908 082

Sản phẩm liên quan: 6ES7214-1BG40-0XB0 , 6ES7214-1HG40-0XB0 , 6ES7214-1AG31-0XB0 , 6ES7214-1BG31-0XB0 , 6ES7214-1HG31-0XB0

Trọng lượng0.36 kg
Country of Origin

CN

Đại Lý Cung Cấp Thiết Bị Điện Tự Động - SIEMENS ĐỨC

Tất cả thiết bị điện – điện tự động SIEMENS cung cấp đến Khách Hàng như S7-1200, S7-1500, HMI, biến tần,… đều được nhập mẫu mã mới nhất từ Đức về Việt Nam.
Tại TPNewtech, chúng tôi còn hỗ trợ tư vấn và cung cấp giải pháp tốt và tiết kiệm chi phí nhất đến Khách Hàng.

Chương Trình Khuyến Mãi

Sản Phẩm Tương Tự

Sản Phẩm Bán Chạy

0913832029
icons8-exercise-96 challenges-icon chat-active-icon
chat-active-icon
