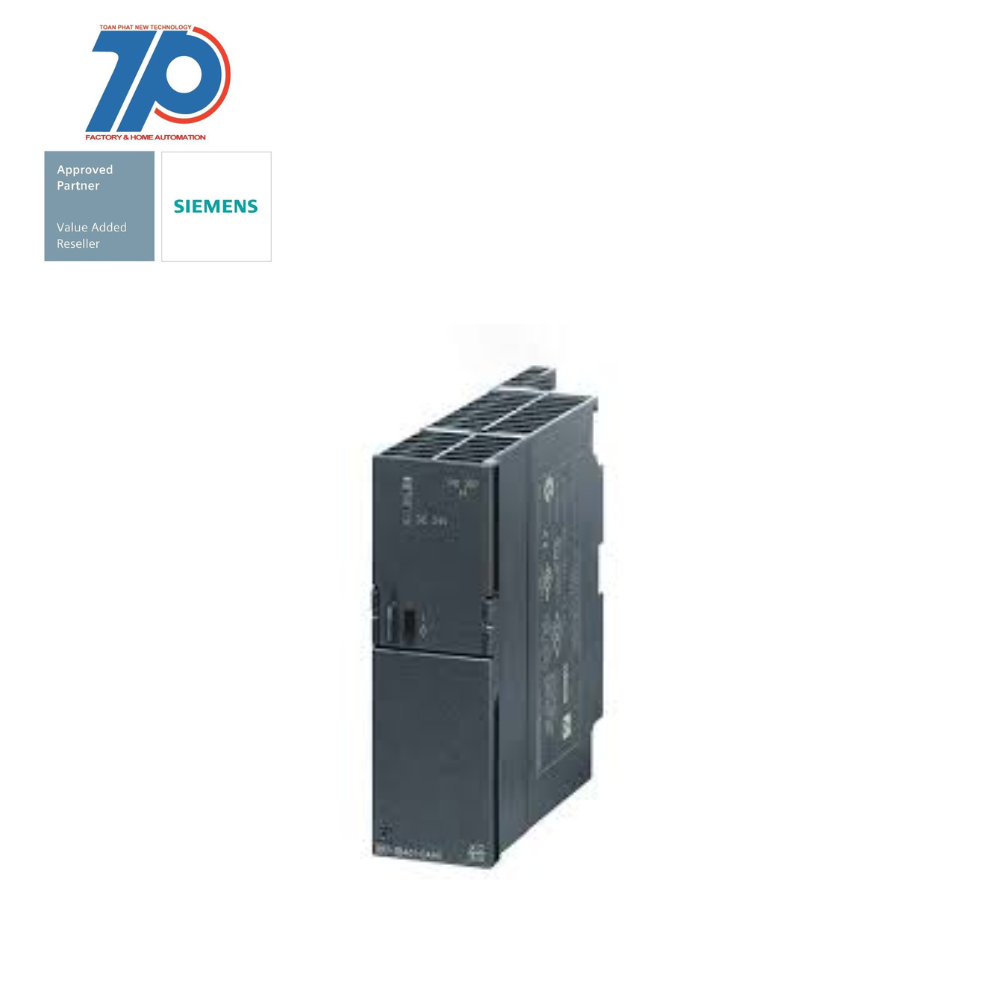

6ES7307-1EA01-0AA0 – SIMATIC S7-300

(Giá chưa bao gồm VAT)

Thông số kỹ thuật: PLC S7-300 6ES7307-1EA01-0AA0

• Nhãn hiệu/Nhà sản xuất: Siemens
• Mã sản phẩm: 6ES7307-1EA01-0AA0
• Loại sản phẩm: Power Supply Module
• Seri sản phẩm: 6ES7307
• Để sử dụng với: SIMATIC S7-300 Series
• Input voltage: 120 V ac;230 V ac
• Điện áp đầu ra: 24 V dc
• Dòng điện đầu ra: 5 A
• Output power: 120 W
• Chiều dài: 60 mm
• Chiều rộng: 120 mm
• Chiều cao: 125 mm

SIMATIC S7-300 STABILIZED POWER SUPPLY PS307 INPUT: 120/230 V AC OUTPUT: DC 24 V DC/5 A

Toàn Phát đối tác phân phối độc quyền các thiết bị công nghiệp SIEMENS – 6ES7307-1EA01-0AA0 chính hãng đầy đủ hóa đơn chứng từ và nguồn gốc xuất sứ.

Tất cả sản phẩm của Toàn Phát được bảo hành 12 tháng.

Chính sách khi mua hàng SIMATIC S7-300

Chính sách bảo hành

Khi mua hàng tại TPNEWTECH, tất cả sản phẩm của chúng tôi được bảo hành 12 tháng. Luôn sẵn sàng hỗ trợ sửa chữa và bảo trì lắp đặt cho tất cả KH dù KH có mua nhiều hay mua ít.

Hỗ trợ sửa chữa tận nơi đối với KH ở khu vực nội thành TP.Hồ Chí Minh.

KH ở xa có thể gửi hàng thông qua các bên vận chuyển để được sửa chữa.

Chính sách vận chuyển

Tất cả KH khi mua hàng có địa chỉ nhận hàng ở khu vực TP.Hồ Chí Minh sẽ được miễn phí hoàn toàn chi phí giao hàng (thời gian giao hàng nội thành HCM từ 1-3 ngày làm việc).

Đối với các KH ngoại thành tùy vào số lượng đặt hàng lớn hay nhỏ chúng tôi sẽ linh động tối ưu chi phí giao hàng cho quý khách.

Hướng dẫn mua sản phẩm SIEMENS – 6ES7307-1EA01-0AA0

Để mua hàng quý khách có thể liên hệ với chúng tôi bằng cách gọi điện thoại hoặc Zalo

Hoặc gọi qua số điện thoại Hotline: (+84) 903 908 082

Thông tin kỹ thuật bổ sung 6ES7307-1EA01-0AA0

		POWER SUPPLY PS307 24 V/5 A
		SIMATIC S7-300 Regulated power supply PS307 input: 120/230 V AC, output: 24 V/5 A DC
Input
Input		1-phase AC
● Note		Automatic range selection
Supply voltage
● 1 at AC Rated value		120 V
● 2 at AC Rated value		230 V
Input voltage
● 1 at AC		85 … 132 V
● 2 at AC		170 … 264 V
Wide-range input		No
Overvoltage resistance		2.3 × Vin rated, 1.3 ms
Mains buffering		at Vin = 93/187 V
Mains buffering at Iout rated, min.		20 ms; at Vin = 93/187 V
Rated line frequency 1		50 Hz
Rated line frequency 2		60 Hz
Rated line range		47 … 63 Hz
Input current
● at rated input voltage 120 V		2.3 A
● at rated input voltage 230 V		1.2 A
Switch-on current limiting (+25 °C), max.		20 A
Duration of inrush current limiting at 25 °C
● maximum		3 ms
I²t, max.		1.2 A²·s
Built-in incoming fuse		T 3,15 A/250 V (not accessible)
Protection in the mains power input (IEC 898)		Recommended miniature circuit breaker: from 6 A characteristic C
Output
Output		Controlled, isolated DC voltage
Rated voltage Vout DC		24 V
Total tolerance, static ±		3 %
Static mains compensation, approx.		0.1 %
Static load balancing, approx.		0.5 %
Residual ripple peak-peak, max.		50 mV
Residual ripple peak-peak, typ.		10 mV
Spikes peak-peak, max. (bandwidth: 20 MHz)		150 mV
Spikes peak-peak, typ. (bandwidth: 20 MHz)		20 mV
Product function Output voltage adjustable		No
Output voltage setting		–
Status display		Green LED for 24 V OK
On/off behavior		No overshoot of Vout (soft start)
Startup delay, max.		2 s
Voltage rise, typ.		10 ms
Rated current value Iout rated		5 A
Current range		0 … 5 A
Supplied active power typical		120 W
Short-term overload current
● on short-circuiting during the start-up typical		20 A
● at short-circuit during operation typical		20 A
Duration of overloading capability for excess current
● on short-circuiting during the start-up		100 ms
● at short-circuit during operation		100 ms
Parallel switching for enhanced performance		Yes
Efficiency
Efficiency at Vout rated, Iout rated, approx.		87 %
Power loss at Vout rated, Iout rated, approx.		18 W
Closed-loop control
Dynamic mains compensation (Vin rated ±15 %), max.		0.1 %
Dynamic load smoothing (Iout: 50/100/50 %), Uout ± typ.		1 %
Load step setting time 50 to 100%, typ.		0.3 ms
Load step setting time 100 to 50%, typ.		0.3 ms
Protection and monitoring
Output overvoltage protection		Additional control loop, shutdown at < 28.8 V, automatic restart
Current limitation		5.5 … 6.5 A
Property of the output Short-circuit proof		Yes
Short-circuit protection		Electronic shutdown, automatic restart
Enduring short circuit current RMS value
● maximum		7 A
Safety
Primary/secondary isolation		Yes
Galvanic isolation		Safety extra-low output voltage Uout acc. to EN 60950-1 and EN 50178
Protection class		Class I
Leakage current
● maximum		3.5 mA
● typical		0.5 mA
Degree of protection (EN 60529)		IP20
Approvals
CE mark		Yes
UL/cUL (CSA) approval		cULus-Listed (UL 508, CSA C22.2 No. 142), File E143289
Explosion protection		ATEX (EX) II 3G Ex nA II T4; cULus (ANSI/ISA 12.12.01, CSA C22.2 No.213) Class I, Div. 2, Group ABCD, T4, File E330455
FM approval		Class I, Div. 2, Group ABCD, T4
CB approval		No
Marine approval		In S7-300 system
EMC
Emitted interference		EN 55022 Class B
Supply harmonics limitation		EN 61000-3-2
Noise immunity		EN 61000-6-2
environmental conditions
Ambient temperature
● during operation		0 … 60 °C
— Note		with natural convection
● during transport		-40 … +85 °C
● during storage		-40 … +85 °C
Humidity class according to EN 60721		Climate class 3K3, 5 … 95% no condensation
Mechanics
Connection technology		screw-type terminals
Connections
● Supply input		L, N, PE: 1 screw terminal each for 0.5 … 2.5 mm² single-core/finely stranded
● Output		L+, M: 3 screw terminals each for 0.5 … 2.5 mm²
● Auxiliary		–
Width of the enclosure		60 mm
Height of the enclosure		125 mm
Depth of the enclosure		120 mm
Required spacing
● top		40 mm
● bottom		40 mm
● left		0 mm
● right		0 mm
Weight, approx.		0.6 kg
Product feature of the enclosure housing for side-by-side mounting		Yes
Installation		Can be mounted onto S7 rail
Mechanical accessories		Mounting adapter for standard mounting rail (6EP1971-1BA00)
MTBF at 40 °C		2 480 589 h
Other information		Specifications at rated input voltage and ambient temperature +25 °C (unless otherwise specified)
