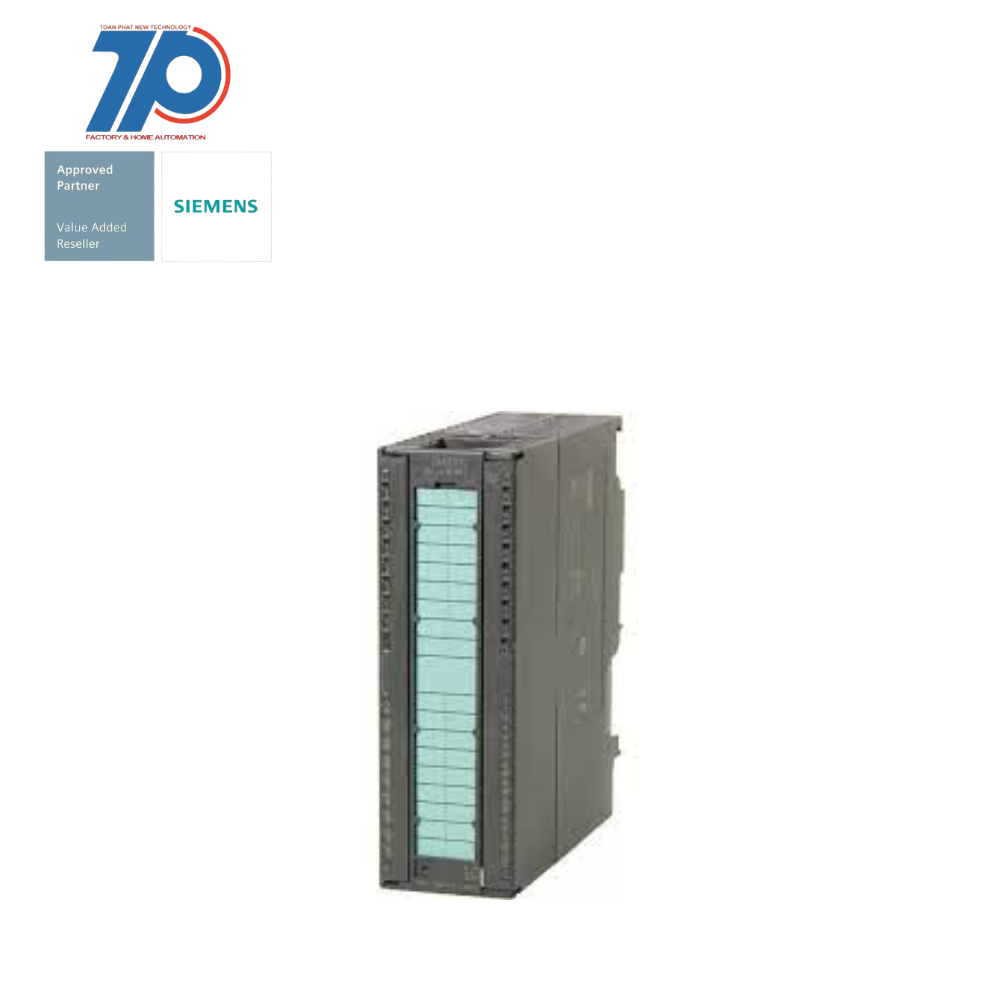

6ES7331-7PE10-0AB0 – Analogue Input Module

Thông số kỹ thuật: PLC S7-300 6ES7331-7PE10-0AB0

• Nhãn hiệu/Nhà sản xuất: Siemens
• Mã sản phẩm: 6ES7331-7PE10-0AB0
• Loại sản phẩm: Analogue Input Module
• Sêri: SIMATIC S7
• Số lượng đầu vào: 6
• Kiểu đầu vào: Analogue
• Loại môđun: Analogue Input Module
• Dòng điện đầu vào: 150 mA
• Điện áp nguồn: 24 V dc

SIMATIC S7-300, ANALOG INPUT SM 331, INDIVIDUALLY ISOLATATED AC250V, 6 AI THERMOCOUPLE, TYPE B, E, J, K, L, N, R, S, T VOLTAGE: +/-25MV BIS +/-1V 16 BIT, 50 MS, 1 X 40 PIN

Toàn Phát đối tác phân phối độc quyền các thiết bị công nghiệp SIEMENS – 6ES7331-7PE10-0AB0 chính hãng đầy đủ hóa đơn chứng từ và nguồn gốc xuất sứ.

Tất cả sản phẩm của Toàn Phát được bảo hành 12 tháng.

Chính sách khi mua hàng SIMATIC S7-300

Chính sách bảo hành

Khi mua hàng tại TPNEWTECH, tất cả sản phẩm của chúng tôi được bảo hành 12 tháng. Luôn sẵn sàng hỗ trợ sửa chữa và bảo trì lắp đặt cho tất cả KH dù KH có mua nhiều hay mua ít.

Hỗ trợ sửa chữa tận nơi đối với KH ở khu vực nội thành TP.Hồ Chí Minh.

KH ở xa có thể gửi hàng thông qua các bên vận chuyển để được sửa chữa.

Chính sách vận chuyển

Tất cả KH khi mua hàng có địa chỉ nhận hàng ở khu vực TP.Hồ Chí Minh sẽ được miễn phí hoàn toàn chi phí giao hàng (thời gian giao hàng nội thành HCM từ 1-3 ngày làm việc).

Đối với các KH ngoại thành tùy vào số lượng đặt hàng lớn hay nhỏ chúng tôi sẽ linh động tối ưu chi phí giao hàng cho quý khách.

Hướng dẫn mua sản phẩm SIEMENS – 6ES7331-7PE10-0AB0

Để mua hàng quý khách có thể liên hệ với chúng tôi bằng cách gọi điện thoại hoặc Zalo

Hoặc gọi qua số điện thoại Hotline: (+84) 903 908 082

Thông tin kỹ thuật bổ sung 6ES7331-7PE10-0AB0

		SIMATIC S7-300, Analog input SM 331, single channel Isolated 250 V AC, 6 AI thermocouples Type B, E, J, K, L, N, R, S, T Voltage: +/-25MV to +/-1V 16 bit, 50ms, 1x 40-pole
Supply voltage
Load voltage L+
● Rated value (DC)		24 V
● Reverse polarity protection		Yes
Input current
from load voltage L+ (without load), max.		150 mA
from backplane bus 5 V DC, max.		100 mA
Power loss
Power loss, typ.		2.2 W
Analog inputs
Number of analog inputs		6
permissible input voltage for voltage input (destruction limit), max.		35 V; 35 V continuous, 75 V for max. 1 s (mark to space ratio 1:20)
Input ranges
● Voltage		Yes
● Current		No
● Thermocouple		Yes
● Resistance thermometer		No
● Resistance		No
Input ranges (rated values), voltages
● 0 to +10 V		No
● 1 V to 5 V		No
● 1 V to 10 V		No
● -1 V to +1 V		Yes
— Input resistance (-1 V to +1 V)		10 MΩ
● -10 V to +10 V		No
● -2.5 V to +2.5 V		No
● -250 mV to +250 mV		Yes
— Input resistance (-250 mV to +250 mV)		10 MΩ
● -5 V to +5 V		No
● -50 mV to +50 mV		Yes
— Input resistance (-50 mV to +50 mV)		10 MΩ
● -500 mV to +500 mV		Yes
— Input resistance (-500 mV to +500 mV)		10 MΩ
● -80 mV to +80 mV		Yes
— Input resistance (-80 mV to +80 mV)		10 MΩ
Input ranges (rated values), currents
● 0 to 20 mA		No
● -10 mA to +10 mA		No
● -20 mA to +20 mA		No
● -3.2 mA to +3.2 mA		No
● 4 mA to 20 mA		No
Input ranges (rated values), thermocouples
● Type B		Yes
— Input resistance (Type B)		10 MΩ
● Type C		Yes
— Input resistance (Type C)		10 MΩ
● Type E		Yes
— Input resistance (Type E)		10 MΩ
● Type J		Yes
— Input resistance (type J)		10 MΩ
● Type K		Yes
— Input resistance (Type K)		10 MΩ
● Type L		Yes
— Input resistance (Type L)		10 MΩ
● Type N		Yes
— Input resistance (Type N)		10 MΩ
● Type R		Yes
— Input resistance (Type R)		10 MΩ
● Type S		Yes
— Input resistance (Type S)		10 MΩ
● Type T		Yes
— Input resistance (Type T)		10 MΩ
● Type U		Yes
— Input resistance (Type U)		10 MΩ
● Type TXK/TXK(L) to GOST		Yes
— Input resistance (Type TXK/TXK(L) to GOST)		10 MΩ
Input ranges (rated values), resistance thermometer
● Cu 10		No
● Ni 100		No
● Ni 1000		No
● LG-Ni 1000		No
● Ni 120		No
● Ni 200		No
● Ni 500		No
● Pt 100		No
● Pt 1000		No
● Pt 200		No
● Pt 500		No
Input ranges (rated values), resistors
● 0 to 150 ohms		No
● 0 to 300 ohms		No
● 0 to 600 ohms		No
● 0 to 6000 ohms		No
Thermocouple (TC)
Temperature compensation
— parameterizable		Yes
— internal temperature compensation		Yes
— external temperature compensation with Pt100		Yes
— external temperature compensation with compensations socket		Yes
— for definable comparison point temperature		Yes
Characteristic linearization
● parameterizable		Yes
Cable length
● shielded, max.		200 m
Analog value generation for the inputs
Integration and conversion time/resolution per channel
● Resolution with overrange (bit including sign), max.		16 bit; Two’s complement
● Integration time, parameterizable		Yes
● Basic conversion time (ms)		30 / 50 / 60 / 300 ms
● Integration time (ms)		10/ 16.67/ 20/ 100 ms
● Interference voltage suppression for interference frequency f1 in Hz		10 / 50 / 60 / 400 Hz
Encoder
Connection of signal encoders
● for voltage measurement		Yes
Errors/accuracies
Operational error limit in overall temperature range
● Voltage, relative to input range, (+/-)		Operating error at 0 … 60 °C: ±0.12% @ ±25 mV, ±0.08% @ ±50 mV, ±0.6% @ ±80 mV, ±0.05% @ ±250 mV, ±0.05% @ 500 mV, ±0.05% @ ±1 V
● Thermocouple, relative to input range, (+/-)		See manual for details
Basic error limit (operational limit at 25 °C)
● Voltage, relative to input range, (+/-)		See manual for details
● Thermocouple, relative to input range, (+/-)		See manual for details
Interrupts/diagnostics/status information
Diagnostics function		Yes; Parameterizable
Alarms
● Diagnostic alarm		Yes; channel by channel
● Limit value alarm		Yes; Parameterizable
● Hardware interrupt		Yes; Parameterizable
Diagnostic messages
● Diagnostic information readable		Yes
Diagnostics indication LED
● Group error SF (red)		Yes
Potential separation
Potential separation analog inputs
● between the channels		Yes
● between the channels, in groups of		1
● between the channels and backplane bus		Yes
● between the channels and the power supply of the electronics		Yes
Isolation
Isolation tested with		2 500 V DC
Connection method
required front connector		40-pin
Dimensions
Width		40 mm
Height		125 mm
Depth		120 mm
Weights
Weight, approx.		272 g
last modified:		05/09/2020
