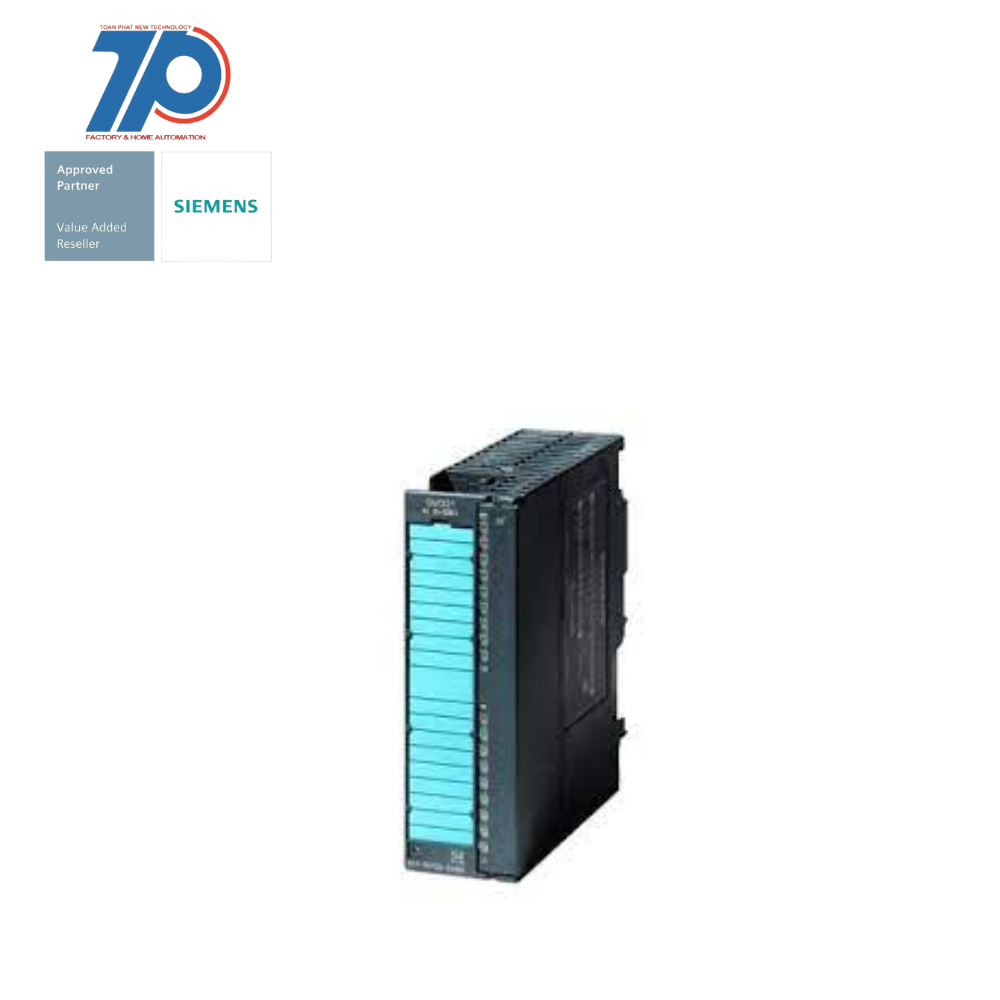

6ES7331-7KF02-0AB0 – Analogue Input Module

Thông số kỹ thuật: PLC S7-300 6ES7307-1KA02-0AA0

• Nhãn hiệu/Nhà sản xuất: Siemens
• Mã sản phẩm: 6ES7307-1KA02-0AA0
• Loại sản phẩm: Analogue Input Module
• Sêri: SIMATIC S7
• Số lượng đầu vào: 8
• Kiểu đầu vào: Analogue
• Loại môđun: Analogue Input Module
• Dòng điện đầu vào: 50 mA
• Điện áp nguồn: 24 V dc​

SIMATIC S7-300, ANALOG INPUT SM 331, FLOATING, 8AI, RESOLUTION 9/12/14 BITS, U/I/THERMOCOUPLE/RESISTANCE ALERT, DIAGNOSTICS; 1X20PIN REMOVE/INSERT W. BACKPLANE BUS

Toàn Phát đối tác phân phối độc quyền các thiết bị công nghiệp SIEMENS – 6ES7331-7KF02-0AB0 chính hãng đầy đủ hóa đơn chứng từ và nguồn gốc xuất sứ.

Tất cả sản phẩm của Toàn Phát được bảo hành 12 tháng.

Chính sách khi mua hàng SIMATIC S7-300

Chính sách bảo hành

Khi mua hàng tại TPNEWTECH, tất cả sản phẩm của chúng tôi được bảo hành 12 tháng. Luôn sẵn sàng hỗ trợ sửa chữa và bảo trì lắp đặt cho tất cả KH dù KH có mua nhiều hay mua ít.

Hỗ trợ sửa chữa tận nơi đối với KH ở khu vực nội thành TP.Hồ Chí Minh.

KH ở xa có thể gửi hàng thông qua các bên vận chuyển để được sửa chữa.

Chính sách vận chuyển

Tất cả KH khi mua hàng có địa chỉ nhận hàng ở khu vực TP.Hồ Chí Minh sẽ được miễn phí hoàn toàn chi phí giao hàng (thời gian giao hàng nội thành HCM từ 1-3 ngày làm việc).

Đối với các KH ngoại thành tùy vào số lượng đặt hàng lớn hay nhỏ chúng tôi sẽ linh động tối ưu chi phí giao hàng cho quý khách.

Hướng dẫn mua sản phẩm SIEMENS – 6ES7331-7KF02-0AB0

Để mua hàng quý khách có thể liên hệ với chúng tôi bằng cách gọi điện thoại hoặc Zalo

Hoặc gọi qua số điện thoại Hotline: (+84) 903 908 082

Thông tin kỹ thuật bổ sung 6

		SIMATIC S7-300, Analog input SM 331, isolated, 8 AI, Resolution 9/12/14 bits, U/I/thermocouple/resistor, alarm, diagnostics, 1x 20-pole Removing/inserting with active backplane bus
Supply voltage
Load voltage L+
● Rated value (DC)		24 V
● Reverse polarity protection		Yes
Input current
from load voltage L+ (without load), max.		30 mA
from backplane bus 5 V DC, max.		50 mA
Power loss
Power loss, typ.		1 W
Analog inputs
Number of analog inputs		8
● For resistance measurement		4
permissible input voltage for voltage input (destruction limit), max.		20 V; continuous; 75 V for max. 1 s (mark to space ratio 1:20)
permissible input current for current input (destruction limit), max.		40 mA
Input ranges
● Voltage		Yes
● Current		Yes
● Thermocouple		Yes
● Resistance thermometer		Yes
● Resistance		Yes
Input ranges (rated values), voltages
● 0 to +10 V		No
● 1 V to 5 V		Yes
— Input resistance (1 V to 5 V)		100 kΩ
● 1 V to 10 V		No
● -1 V to +1 V		Yes
— Input resistance (-1 V to +1 V)		10 MΩ
● -10 V to +10 V		Yes
— Input resistance (-10 V to +10 V)		100 kΩ
● -2.5 V to +2.5 V		Yes
— Input resistance (-2.5 V to +2.5 V)		100 kΩ
● -250 mV to +250 mV		Yes
— Input resistance (-250 mV to +250 mV)		10 MΩ
● -5 V to +5 V		Yes
— Input resistance (-5 V to +5 V)		100 kΩ
● -50 mV to +50 mV		No
● -500 mV to +500 mV		Yes
— Input resistance (-500 mV to +500 mV)		10 MΩ
● -80 mV to +80 mV		Yes
— Input resistance (-80 mV to +80 mV)		10 MΩ
Input ranges (rated values), currents
● 0 to 20 mA		Yes
— Input resistance (0 to 20 mA)		25 Ω
● -10 mA to +10 mA		Yes
— Input resistance (-10 mA to +10 mA)		25 Ω
● -20 mA to +20 mA		Yes
— Input resistance (-20 mA to +20 mA)		25 Ω
● -3.2 mA to +3.2 mA		Yes
— Input resistance (-3.2 mA to +3.2 mA)		25 Ω
● 4 mA to 20 mA		Yes
— Input resistance (4 mA to 20 mA)		25 Ω
Input ranges (rated values), thermocouples
● Type B		No
● Type C		No
● Type E		Yes
— Input resistance (Type E)		10 MΩ
● Type J		Yes
— Input resistance (type J)		10 MΩ
● Type K		Yes
— Input resistance (Type K)		10 MΩ
● Type L		Yes
— Input resistance (Type L)		10 MΩ
● Type N		Yes
— Input resistance (Type N)		10 MΩ
● Type R		No
● Type S		No
● Type T		No
● Type U		No
● Type TXK/TXK(L) to GOST		No
Input ranges (rated values), resistance thermometer
● Cu 10		No
● Ni 100		Yes; Standard
— Input resistance (Ni 100)		10 MΩ
● Ni 1000		No
● LG-Ni 1000		No
● Ni 120		No
● Ni 200		No
● Ni 500		No
● Pt 100		Yes; Standard
— Input resistance (Pt 100)		10 MΩ
● Pt 1000		No
● Pt 200		No
● Pt 500		No
Input ranges (rated values), resistors
● 0 to 150 ohms		Yes
— Input resistance (0 to 150 ohms)		10 MΩ
● 0 to 300 ohms		Yes
— Input resistance (0 to 300 ohms)		10 MΩ
● 0 to 600 ohms		Yes
— Input resistance (0 to 600 ohms)		10 MΩ
● 0 to 6000 ohms		No
Thermocouple (TC)
Temperature compensation
— parameterizable		Yes
— internal temperature compensation		Yes
— external temperature compensation with compensations socket		Yes
— for definable comparison point temperature		Yes
Characteristic linearization
● parameterizable		Yes
Cable length
● shielded, max.		200 m; 50 m at 80 mV and thermocouples
Analog value generation for the inputs
Integration and conversion time/resolution per channel
● Resolution with overrange (bit including sign), max.		15 bit; Unipolar: 9/12/12/14 bit; bipolar: 9 bit + sign/12 bit + sign/12 bit + sign/14 bit + sign
● Integration time, parameterizable		Yes; 2,5 / 16,67 / 20 / 100 ms
● Basic conversion time (ms)		3 / 17 / 22 / 102 ms
● Interference voltage suppression for interference frequency f1 in Hz		400 / 60 / 50 / 10 Hz
Encoder
Connection of signal encoders
● for voltage measurement		Yes
● for current measurement as 2-wire transducer		Yes
● for current measurement as 4-wire transducer		Yes
● for resistance measurement with two-wire connection		Yes
● for resistance measurement with three-wire connection		Yes
● for resistance measurement with four-wire connection		Yes
Errors/accuracies
Operational error limit in overall temperature range
● Voltage, relative to input range, (+/-)		1 %; ±1% (80 mV); ±0.6% (250 mV to 1 000 mV); ±0.8% (2.5 V to 10 V)
● Current, relative to input range, (+/-)		0.7 %; From 3.2 to 20 mA
● Resistance, relative to input range, (+/-)		0.7 %; 150, 300, 600 Ohm
● Resistance thermometer, relative to input range, (+/-)		0.7 %; ±0.7 % (Pt100/ Ni100); ±0.8 % (Pt100 climate)
● Thermocouple, relative to input range, (+/-)		1.1 %; Type E, J, K, L, N
Basic error limit (operational limit at 25 °C)
● Voltage, relative to input range, (+/-)		0.6 %; ±0.4 % (250 mV to 1 000 mV); ±0.6 % (2.5 mV to 10 mV); ±0.7 % (80 mV)
● Current, relative to input range, (+/-)		0.5 %; 3.2 to 20 mA
● Resistance, relative to input range, (+/-)		0.5 %; 150, 300, 600 Ohm
● Resistance thermometer, relative to input range, (+/-)		0.6 %; ±0.5% (Pt100/ Ni100), ±0.6% (Pt100 climate)
● Thermocouple, relative to input range, (+/-)		0.7 %; Type E, N, J, K, L
Interrupts/diagnostics/status information
Diagnostics function		Yes; Parameterizable
Alarms
● Diagnostic alarm		Yes; Parameterizable, channels 0 and 2
● Limit value alarm		Yes; Parameterizable
Diagnostic messages
● Diagnostic information readable		Yes
Diagnostics indication LED
● Group error SF (red)		Yes
Potential separation
Potential separation analog inputs
● between the channels		No
● between the channels and backplane bus		Yes
● between the channels and the power supply of the electronics		Yes
Isolation
Isolation tested with		500 V DC
Connection method
required front connector		20-pin
Dimensions
Width		40 mm
Height		125 mm
Depth		117 mm
Weights
Weight, approx.		250 g
last modified:		05/09/2020
