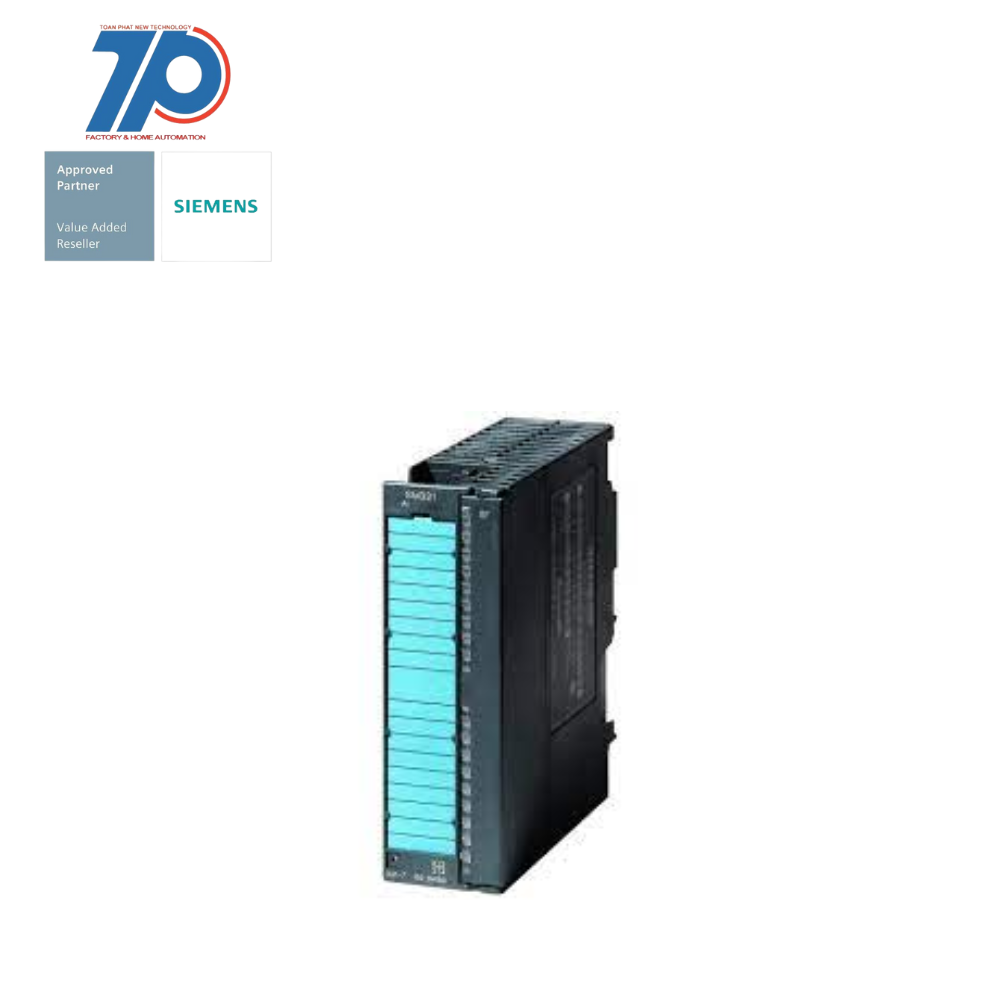

6ES7331-7SF00-0AB0 – Module Analog SIEMENS

Thông số kỹ thuật: PLC S7-300 6ES7331-7SF00-0AB0

• Nhãn hiệu/Nhà sản xuất: Siemens
• Mã sản phẩm: 6ES7331-7SF00-0AB0
• Loại sản phẩm: Analogue Input Module
• Sêri: SIMATIC S7
• Số lượng đầu vào: 8 (Thermocouple);4 (PT100)
• Kiểu đầu vào: Analogue
• Loại môđun: Input
• Dòng điện đầu vào: 120 mA
• Điện áp nguồn: 24 V dc
• Kiểu gắn: DIN Rail Mount

SIMATIC S7, analog input SM 331, isolated, 8 AI thermocouples/4 AI Pt100, for signals from the hazardous area, diagnostics-capable, PTB tested 1 x 20-pole

Toàn Phát đối tác phân phối độc quyền các thiết bị công nghiệp SIEMENS – 6ES7331-7SF00-0AB0 chính hãng đầy đủ hóa đơn chứng từ và nguồn gốc xuất sứ.

Tất cả sản phẩm của Toàn Phát được bảo hành 12 tháng.

Chính sách khi mua hàng SIMATIC S7-300

Chính sách bảo hành

Khi mua hàng tại TPNEWTECH, tất cả sản phẩm của chúng tôi được bảo hành 12 tháng. Luôn sẵn sàng hỗ trợ sửa chữa và bảo trì lắp đặt cho tất cả KH dù KH có mua nhiều hay mua ít.

Hỗ trợ sửa chữa tận nơi đối với KH ở khu vực nội thành TP.Hồ Chí Minh.

KH ở xa có thể gửi hàng thông qua các bên vận chuyển để được sửa chữa.

Chính sách vận chuyển

Tất cả KH khi mua hàng có địa chỉ nhận hàng ở khu vực TP.Hồ Chí Minh sẽ được miễn phí hoàn toàn chi phí giao hàng (thời gian giao hàng nội thành HCM từ 1-3 ngày làm việc).

Đối với các KH ngoại thành tùy vào số lượng đặt hàng lớn hay nhỏ chúng tôi sẽ linh động tối ưu chi phí giao hàng cho quý khách.

Hướng dẫn mua sản phẩm SIEMENS – 6ES7331-7SF00-0AB0

Để mua hàng quý khách có thể liên hệ với chúng tôi bằng cách gọi điện thoại hoặc Zalo

Hoặc gọi qua số điện thoại Hotline: (+84) 903 908 082

Thông tin kỹ thuật bổ sung 6ES7331-7SF00-0AB0

		SIMATIC S7, analog input SM 331, isolated, 8 AI thermocouples/4 AI Pt100, for signals from the hazardous area, diagnostics-capable, PTB tested 1 x 20-pole
Supply voltage
Load voltage L+
● Rated value (DC)		24 V
Input current
from backplane bus 5 V DC, max.		120 mA
Power loss
Power loss, typ.		0.6 W
Analog inputs
Number of analog inputs		8; 8x thermocouples; 4x RTD thermoresistors
Input ranges
● Voltage		Yes
● Current		No
● Thermocouple		Yes
● Resistance thermometer		Yes
● Resistance		Yes
Input ranges (rated values), voltages
● -1 V to +1 V		Yes
— Input resistance (-1 V to +1 V)		10 MΩ
● -25 mV to +25 mV		Yes
— Input resistance (-25 mV to +25 mV)		10 MΩ
● -250 mV to +250 mV		Yes
— Input resistance (-250 mV to +250 mV)		10 MΩ
● -50 mV to +50 mV		Yes
— Input resistance (-50 mV to +50 mV)		10 MΩ
● -500 mV to +500 mV		Yes
— Input resistance (-500 mV to +500 mV)		10 MΩ
● -80 mV to +80 mV		Yes
— Input resistance (-80 mV to +80 mV)		10 MΩ
Input ranges (rated values), thermocouples
● Type B		Yes
— Input resistance (Type B)		10 MΩ
● Type E		Yes
— Input resistance (Type E)		10 MΩ
● Type J		Yes
— Input resistance (type J)		10 MΩ
● Type K		Yes
— Input resistance (Type K)		10 MΩ
● Type L		Yes
— Input resistance (Type L)		10 MΩ
● Type N		Yes
— Input resistance (Type N)		10 MΩ
● Type R		Yes
— Input resistance (Type R)		10 MΩ
● Type S		Yes
— Input resistance (Type S)		10 MΩ
● Type T		Yes
— Input resistance (Type T)		10 MΩ
● Type U		Yes
— Input resistance (Type U)		10 MΩ
Input ranges (rated values), resistance thermometer
● Ni 100		Yes
— Input resistance (Ni 100)		10 MΩ
● Pt 100		Yes
— Input resistance (Pt 100)		10 MΩ
● Pt 200		Yes
— Input resistance (Pt 200)		10 MΩ
Cable length
● shielded, max.		200 m; TC: 50 m
Analog value generation for the inputs
Integration and conversion time/resolution per channel
● Resolution with overrange (bit including sign), max.		16 bit; 10 bit to 15 bit + sign
● Integration time, parameterizable		Yes; 2.5 to 100 ms
● Interference voltage suppression for interference frequency f1 in Hz		10 to 400 Hz
Encoder
Connection of signal encoders
● for current measurement as 2-wire transducer		Yes
● for current measurement as 4-wire transducer		Yes
Errors/accuracies
Operational error limit in overall temperature range
● Resistance thermometer, relative to input range, (+/-)		0.04 %; 0.09 to 0.04%
Basic error limit (operational limit at 25 °C)
● Resistance thermometer, relative to input range, (+/-)		0.008 %; 0.018 … 0.008%
Interrupts/diagnostics/status information
Diagnostics function		Yes
Diagnostic messages
● Diagnostic information readable		Yes
● Overrange		Yes
● Wire-break in signal transmitter cable		Yes
● Short-circuit of the signal encoder cable		Yes
Diagnostics indication LED
● Group error SF (red)		Yes
● Channel fault indicator F (red)		Yes
Ex(i) characteristics
Module for Ex(i) protection		Yes
Maximum values of input circuits (per channel)
● Co (permissible external capacity), max.		43 µF
● Io (short-circuit current), max.		28.8 mA
● Lo (permissible external inductivity), max.		40 mH
● Po (power of load), max.		41.4 mW
● Uo (output no-load voltage), max.		5.9 V
Potential separation
Potential separation analog inputs
● between the channels		No
● between the channels and backplane bus		Yes
Standards, approvals, certificates
Use in hazardous areas
● Type of protection acc. to EN 50020 (CENELEC)		[EEx ib] IIC
● Type of protection acc. to FM		Class I, Division 2, Group A, B, C, D T4
● Test number PTB		Ex-96.D.2108X
Ambient conditions
Ambient temperature during operation
● max.		60 °C
Connection method
required front connector		20-pin
Weights
Weight, approx.		210 g
last modified:		05/28/2020
