Encoder là gì trong công nghiệp?

Ý nghĩa của Encoder trong công nghiệp

Encoder (bộ mã hóa) là một thiết bị được sử dụng trong nhiều ngành công nghiệp để cung cấp phản hồi.
Encoder trong công nghiệp
Encoder trong công nghiệp
Encoder sẽ sử dụng chuyển động, dưới nhiều công nghệ khác nhau và chuyển nó thành tín hiệu điện. Tín hiệu đó sau đó được gửi trở lại thiết bị điều khiển, chẳng hạn như PLC, và được giải thích, nghĩa là được chia tỷ lệ, để biểu thị một giá trị sau đó sẽ được sử dụng trong chương trình.

Các loại Encoder và những công nghệ liên quan

Một số công nghệ liên quan đến bộ mã hóa là:
– Từ tính
– Cơ khí
– Điện trở
– Quang học
Đặc biệt “Quang học” là công nghệ dịch chuyển động của bộ mã hóa được sử dụng rộng rãi nhất.
Có nhiều loại mã hóa khác nhau như “Tuyệt đối” và “Tăng dần”. Chúng tôi sẽ mô tả những điều đó chi tiết hơn trong một bài viết trong tương lai.

Nguyên tắc làm việc của Encoder

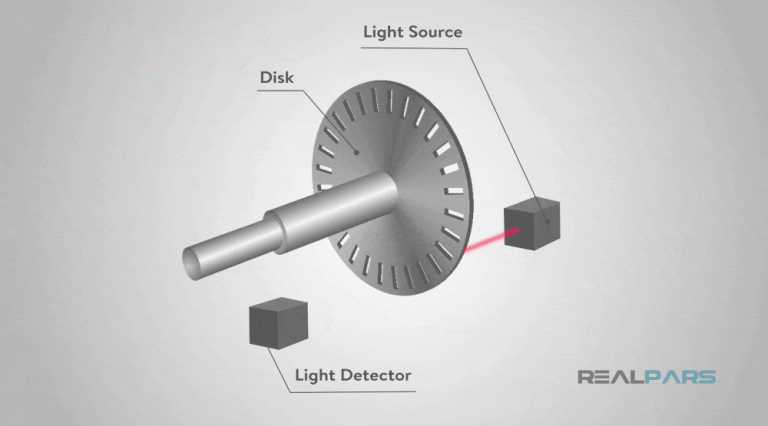

Ví dụ: Encoder loại quang học, gia tăng sử dụng chùm ánh sáng đi qua đĩa có các đường mờ đục theo một mẫu cụ thể, giống như các nan của bánh xe.
Ở phía bên kia của đĩa là một thiết bị cảm biến ảnh sẽ giải thích ánh sáng, dựa trên mẫu trên đĩa, hình ảnh một màn trập, chặn và bỏ chặn ánh sáng.
Sau đó, các xung ánh sáng được chuyển đổi thành tín hiệu điện để gửi trở lại bộ xử lý, thông qua đầu ra của Encoder.

Encoder có nhiều mục đích sử dụng bao gồm các ứng dụng “vòng kín” như “điều khiển servo hoặc VFD”, “đo lường” và “số đếm”.
Tiếp theo đây, chúng tôi sẽ giới thiệu đến bạn một số quy trình của Encoder

1. Encoder dùng để kiểm soát tốc độ VFD:

Đối với điều khiển VFD, bạn có thể đang chạy một máy bơm, trên VFD, để đổ đầy chất lỏng vào một bồn chứa. Bạn đang yêu cầu một tốc độ nhất định và muốn xác minh rằng máy bơm VFD đang ở tốc độ yêu cầu.
Một “Encoder” trên VFD có thể được sử dụng để phản hồi về tốc độ.

2. Encoder trong các quy trình đo lường:

Tiếp theo, hãy đưa ra một ví dụ về quy trình “đo lường”.
Trong ứng dụng này, bạn sẽ cần phải cắt một số sản phẩm nhôm theo một kích thước cụ thể. Bạn đang chuyển một cuộn dài, nghĩa là hàng trăm feet, của tấm nhôm thông qua một cơ chế cắt.
Bạn cần xác định số lượng nhôm nạp vào, để có thể cắt các tấm theo kích thước phù hợp sẽ được sử dụng trong quy trình sản xuất riêng biệt.
Encoder được gắn vào băng tải và đọc vật liệu đang nạp qua cụm máy cắt của bạn, sẽ cho biết chiều dài vật liệu đã được nạp vào kể từ lần cắt cuối cùng. Phản hồi sau đó có thể được sử dụng để điều chỉnh lưỡi cắt để cắt đứt chiều dài cần thiết.

3. Encoder ứng dụng trong đo đếm:

Ví dụ: Bạn có một dây chuyền băng tải và có các chai chạy ở trên nó. Chúng được đếm bằng cảm biến khi đi vào tổ hợp. Họ có một nắp với một lớp nhôm, giấy bạc chống giả mạo phía trên cần phải dính chặt vào chai.
Sau khi giấy bạc được niêm phong, chai sau đó sẽ di chuyển xuống đường băng tải và xác minh rằng nó đã thoát ra khỏi cụm niêm phong nắp thông qua cảm biến mắt thần.
Một số yêu cầu đối với trạm này là:
– Cùng một số lượng chai nhập vào cụm phải thoát ra trong “khung thời gian định trước”.
– Chai không được để trước cảm biến “lối vào” hoặc “lối ra”.
– Không được để chai tiếp xúc với chất làm kín cảm ứng lâu hơn một khoảng thời gian định trước.
– Bạn phải làm cho bộ phận này đủ linh hoạt để xử lý nhiều loại chai và vị trí đặt cảm biến ra vào.
….Sẽ còn tiếp.

Trên đây là 1 số ứng dụng thường thấy của Encoder trong môi trường công nghiệp.
